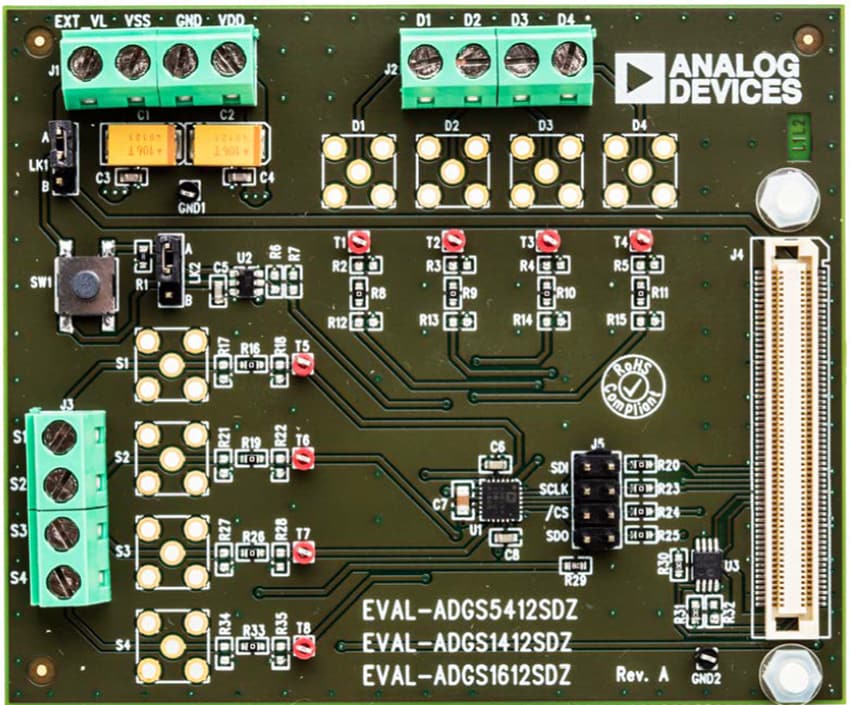

Analog Devices Inc. EVAL-ADGS1412SDZ评估板

Analog Devices Inc. EVAL-ADGS1412SDZ评估板是用于ADGS1412 SPI（串行外设接口）开关的演示和评估工具。该SPI具有强大的错误检测特性。其中包括循环冗余校验 (CRC) 错误检测、无效的读取/写入地址检测和串行时钟 (SCLK) 计数错误检测。可通过菊花链将多个ADGS1412器件连接在一起。这样即可用极少的数字线路实现多个器件的配置。ADGS1412还支持突发模式，可缩短SPI命令之间的时间。

EVAL-ADGS1412SDZ由EVAL-SDP-CB1Z系统演示平台控制，该平台通过USB连接到PC。ADGS1412位于评估板的中心，设有接线螺丝端子来连接各源极引脚和漏极引脚。其中三个螺丝端子为该器件供电，第四个端子提供用户定义的数字逻辑电源电压（如需要）。另外还可通过EVAL-SDP-CB1Z提供数字逻辑电源电压。

EVAL-ADGS1412SDZ评估板采用Analog Devices分析控制评估 (ACE) 软件。ACE是一种桌面软件应用程序，可用于评估和控制多个评估系统。ACE安装程序默认安装必要的SDP驱动程序和.NET Framework 4。请先安装ACE再连接SDP。您可在Analog Devices网站上下载ACE软件。
