Analog Devices Inc. EVAL-ADIN1100评估板
Analog Devices Inc. EVAL-ADIN1100评估板提供了一个灵活的平台，用于快速评估ADIN1100稳健耐用的低功耗10BASE-T1L PHY。EVAL-ADIN1100板采用10Mbps单对以太网 (SPE) 连接，器件穿过1.7km电缆。
EVAL-ADIN1100板的灵活平台支持两种工作模式。使用通过USB端口连接到PC的ADIN1100 GUI软件，可以访问完整的ADIN1100寄存器设置和功能，如链路质量监控和诊断。
另外，该板还可以在独立模式下工作，通过设置硬件配置链路和开关进行配置。板载LED提供状态指示。
该平台可用作10BASE-T1L至10BASE-T媒体转换器，通过10BASE-T1L以太网端口连接其他器件（演示板或自定义原型），并将数据转换为标准以太网，可通过RJ45连接器访问。
特性
- 用户可轻松访问所有ADIN1100功能
- PC或独立硬件配置操作上的 (GUI) 软件
- 灵活的电源和原型设计选项
- 板载ARM Cortex-M ADuCM4050微控制器
- 10BASE-T1L转10BASE-T媒体转换器
套件内容
- EVAL-ADIN1100EBZ板
- 2个插入式螺钉端子连接器，用于10BASE-T1L电缆和外部电源
- 5e类以太网电缆，带RJ45连接器（1米）
- USB-A转Micro USB-B电缆 (1米)
必要设备
- 链路合作伙伴，带10BASE-T1L接口
- 10BASE-T1L兼容单对电缆（1.5mm2 最大值，16个美国线规 (AWG)，适配螺钉端子连接器）
- 电源：5V DC至32V DC、0.6W或USB作为电路板电源
- 可选链路合作伙伴，带标准RJ45以太网接口，自动协商解决方案至10BASE-T全双工
- 可选PC，运行Windows® 7（或更高版本），带USB接口
概述

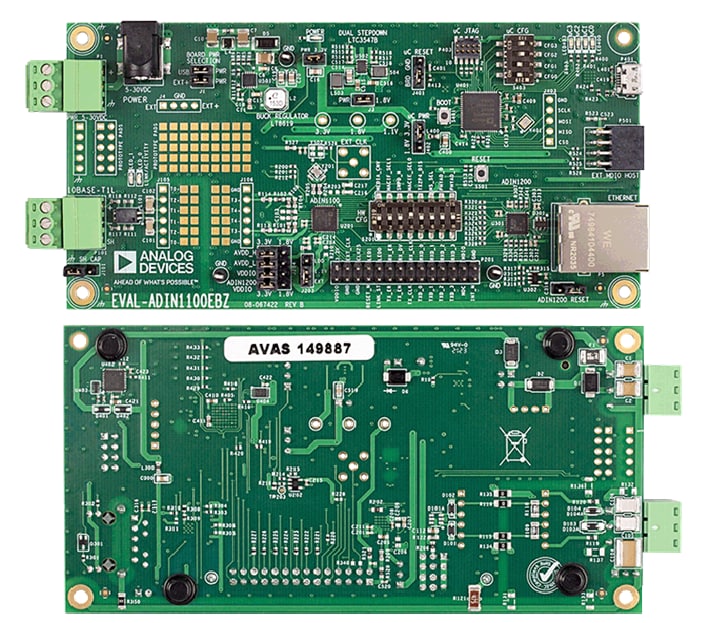

前后视图
