Analog Devices Inc. EVAL-ADM2495EEBZ评估板（用于ADM2495E）
Analog Devices EVAL-ADM2495EEBZ评估板可轻松、高效评估ADM2495E 5.7kVRMS 、250kbps半双工信号隔离型RS-485收发器。EVAL-ADM2495EEBZ还可用于评估更高速的20Mbps ADM2495E-1，将低速部件替换为更高速的部件。
Analog Devices EVAL-ADM2495EEBZ提供用于评估单个系统中的ADM2495E/ADM2495E-1器件的选项。EVAL-ADM2495EEBZ上的螺钉接线端子可轻松访问数字和RS-485总线信号，板载跳线选项支持配置每个数字输入。
两个板载ADP7104低压差 (LDO) 稳压器接受20V以下的输入电压，输出各种电源电压到VDD1 和VDD2 引脚，输出的电源电压可通过跳线选项进行配置。可以将此LDO稳压器旁路，直接从外部电源为ADM2495E/ADM2495E-1 VDD1 和VDD2 电源引脚供电。
一次侧逻辑电源这个灵活的VDD1 引脚让器件可以采用1.7V至5.5V的数字输入/输出 (I/O) 电压工作，因而支持与使用1.8V或2.5V电源的现代处理器进行通信。
特性
- 轻松评估ADM2495E/ADM2495E-1 250kbps半双工隔离式RS-485收发器
- 两层PCB符合EN 55032 B级辐射排放标准
- 10mm × 10mm占位面积、16引线SOIC_W封装，具有>8.0mm的爬电和间隙放电距离
- 板载 ADP7104 LDO稳压器，用跳线选项简化了多种电源配置的评估
- 灵活的低压VDD1 电源轨，可连接低至1.7V的I/O节点
- A引脚和B引脚上符合IEC 61000-4-2标准的ESD保护，接触放电为±4kV
- SMA连接器，用于TxD输入信号
- 可选的板载 LTC6900 振荡器，可提供TxD信号
- 螺钉接线端子，用于连接电源、数字和RS-485信号
- 跳线可选启用和禁用，用于数字输入信号
- 电阻器和占位，用于终端
- 用于测量所有信号的测试点
应用
- 太阳能逆变器
- 电气测试和测量
- 工业现场总线
- 采暖通风与空调 (HVAC) 网络
- 楼宇自动化
套件内容
- EVAL-ADM2495EEBZ评估板
必要设备
- 示波器
- 信号发生器（可选）
- 电源电压：3 V - 5.5 V
- 1.7V至5.5V电源（可选）

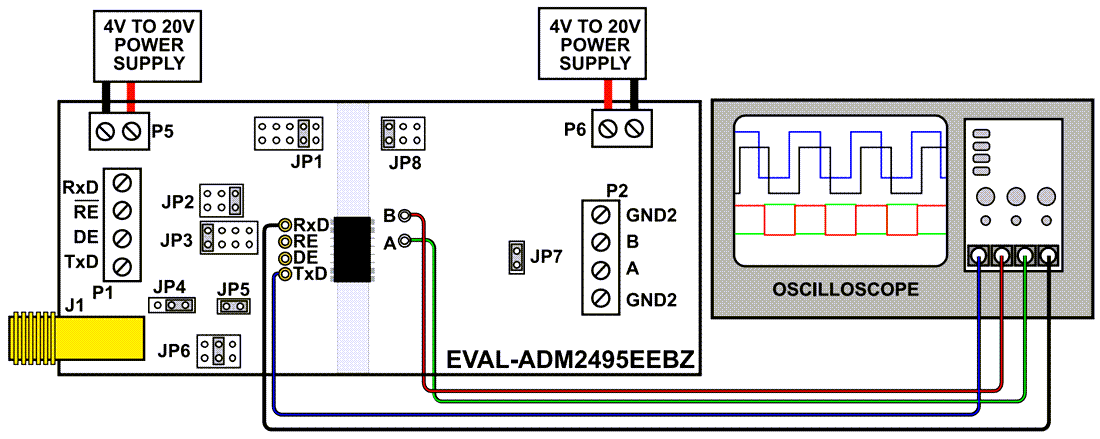

环回测试设置

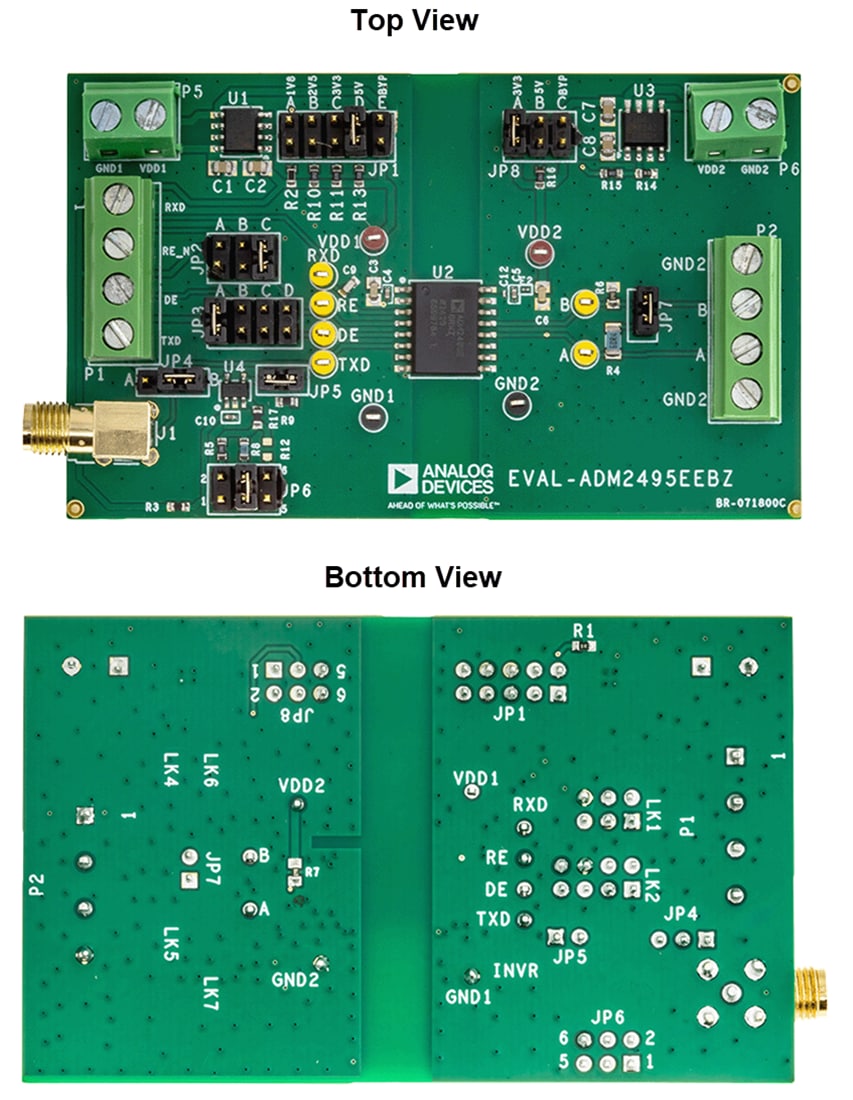

板布局
