Analog Devices Inc. EVAL-ADMV1550 评估板
Analog Devices EVAL-ADMV1550评估板配置用于评估ADMV1550双平衡混频器的运行情况。ADMV1550双平衡混频器采用无引线、符合RoHS指令的表面贴装技术（SMT）封装，便于在15GHz至65GHz之间用作上变频器或下变频器。adi EVAL-ADMV1550板采用射频电路设计技术。信号线路必须具有50 Ω 阻抗，封装接地引线和裸露焊盘必须直接连接到接地层。
特性
- 转换损耗：8dB（典型值，15GHz至50GHz时）
- 输入IP3：20dBm（典型值，15GHz至50GHz时）（下变频器）
- 输入IP2：40dBm（典型值，15GHz至50GHz时）（下变频器）
- 输入P1dB：11dBm（典型值）（上变频器）
- LO至RF隔离：35dB（典型值）
- LO至IF隔离：35dB（典型值）
- RF至IF隔离：45dB（15GHz至50GHz时典型值）
- 符合18端子标准、符合RoHS指令的4mmx4mm LGA封装
应用
- 微波和甚小孔径终端（VSAT）无线电
- 测试设备
- 军事电子战 (EW)
- 电子对抗 (ECM)
- 指挥、控制、通信和情报

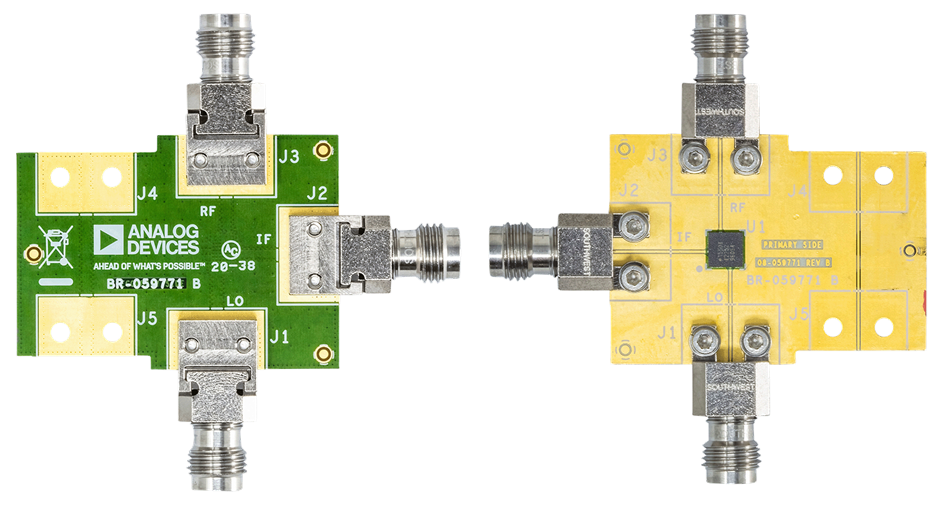

PCB顶层
布局
