Analog Devices Inc. EVAL-ADMV8502 评估板

Analog Devices EVAL-ADMV8502评估板配置用于评估ADMV8502数字可调谐带通滤波器（BPF）的运行情况。EVAL-ADMV8502内置ADMV8502芯片、负电压发生器、低压差稳压器以及连接EVAL-SDP-CS1Z（SDP-S）系统演示平台（SDP）的接口，可实现简单高效的评估。借助负电压发生器和LDO稳压器，adi ADMV8502可通过SDP-S或两个外部电源由5V PC USB电源电压供电。

特性

  • 用于 ADMV8502 的全功能评估板
  • 用于SPI的板载系统演示平台（SDP-S）连接器
  • 使用由USB供电的板载LDO稳压器进行评估
  • 用于SPI控制的ACE软件接口

必要设备

  • 网络分析仪
  • EVAL-SDP-CS1Z (SDP-S) 控制器板
  • Windows® PC
  • USB电缆

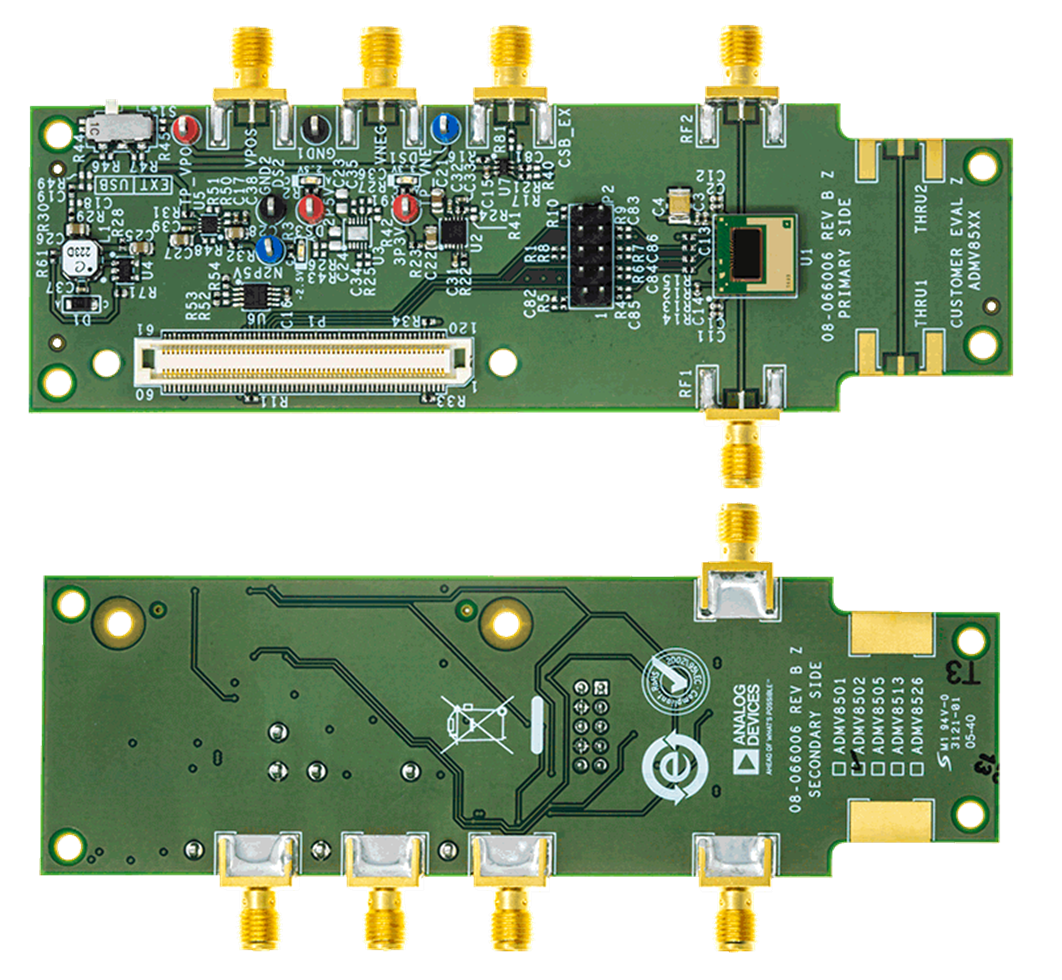

布局

Analog Devices Inc. EVAL-ADMV8502 评估板

实验室工作台设置

位置电路 - Analog Devices Inc. EVAL-ADMV8502 评估板
