Analog Devices Inc. EVAL-ADN4620EBZ/EVAL-ADN4621EBZ评估板

Analog Devices Inc. EVAL-ADN4620EBZ/EVAL-ADN4621EBZ评估板支持快速轻松评估ADN4620/ADN4621低电压差分信号 (LVDS) 隔离器，无需外部元件。EVAL-ADN4620EBZ/EVAL-ADN4621EBZ具有单独的接地和电源板用于隔离器每侧，而且有ADN4620/ADN4621每侧所需的1.8V独立电源。这样隔离即可评估Analog Devices Inc. ADN4620/ADN4621，器件两侧之间电流隔离。1侧需要额外电源，提供3.3V电压。ADN4621的2侧也需要3.3V电压。

特性

  • 通过SMA接线端子可方便连接
    • 1侧 (VDD1) 和2侧 (VDD2) 上1.8V电源
    • 1侧 (VIO1) 和2侧（VIO2仅与ADN4621搭配使用）上LVDS接收器3.3V电源
    • 1侧 (GND1) 接地和2侧 (GND2) 接地
    • 1侧LVDS信号：DIN1+、DIN1−、DIN2+或DOUT2+、DIN2或DOUT2
    • 2侧LVDS信号：DOUT1+、DOUT1−、DOUT2+或DIN2+、DOUT2或DIN2
  • 隔离接地层（逻辑侧和总线侧）
  • 高速布局支持2.5千兆位运行和精密 抖动测量（随机抖动<1ps rms）
  • 跳线可选刷新模式
  • 所有LVDS接收器上的端接电阻器

必要设备

  • 信号发生器
  • 示波器
  • 电源

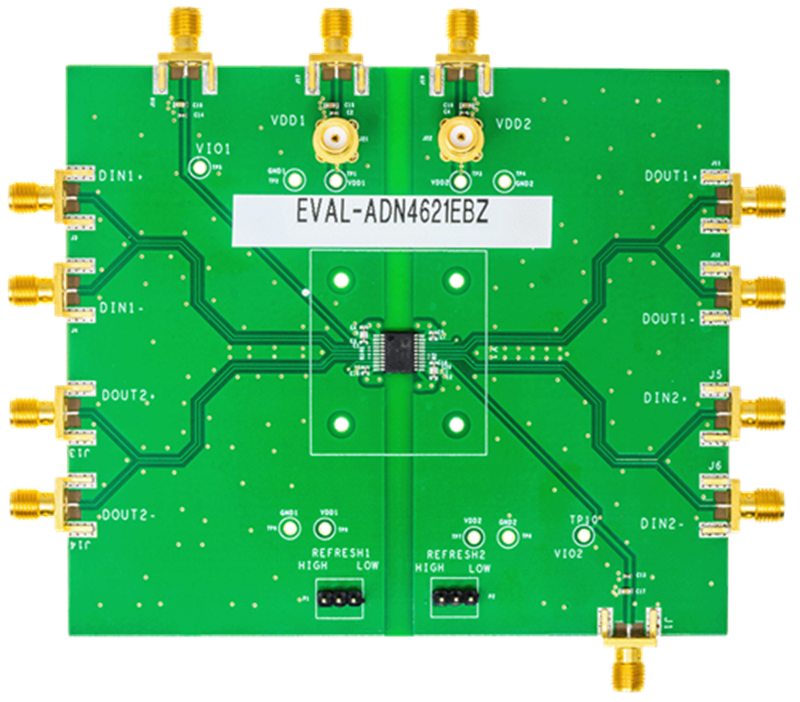

板布局

机械图纸 - Analog Devices Inc. EVAL-ADN4620EBZ/EVAL-ADN4621EBZ评估板
