Analog Devices Inc. EVAL-ADP2380/ADP2381评估板
Analog Devices Inc. EVAL-ADP2380/ADP2381评估板设计用于评估ADP2380和ADP2381的性能，采用几乎完美的印刷电路板 (PCB) 布局。该板具有可在250kHz至1.4MHz之间编程的开关频率，或通过180°相移同步到外部时钟的开关频率，从而提供可堆叠的多相电源解决方案。
ADI ADP2380/ADP2381评估板的预设输出为3.3V，开关频率设置为500kHz。通过改变相应的被动元件来实现不同的输出电压设置。EVAL-DP2380/ADP2381板的环境工作温度范围为-40°C至+85°C。
特性
- 输入电压范围：4.5V至20V
- 输出电压精度：±1%
- 集成式44mΩ高侧MOSFET
- 连续输出电流
- ADP2380：4A
- ADP2381：6A
- 可编程开关频率：250kHz至1.4MHz
- 与外部时钟同步：250kHz至1.4MHz
- 180°异相同步功能
- 可编程欠压锁定 (UVLO)
- 电源良好输出
- 外部补偿
- 内部软启动，带外部可调选项
- 启动进入预充电输出
评估板概览

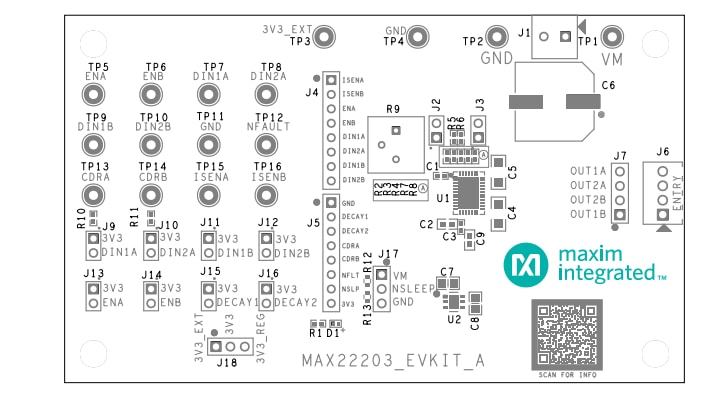

PCB布局
