Analog Devices Inc. EVAL-ADRF6521评估板

Analog Devices Inc. EVAL-ADRF6521评估板设计用于快速轻松地演示ADRF6521双通道可变增益放大器 (VGA)，采用单端和差分配置。ADRF6521 VGA在整个增益范围内具有高无杂散动态范围，因此非常适合用于具有密集卫星系统、多个载波和附近干扰器的通信系统。

ADI EVAL-ADRF6521评估板支持用户测试ADRF6521提供的所有功能和特性，包括模拟增益控制、输出共模控制和输出直流失调控制。EVAL-ADRF6521评估板的信号路径迹线匹配，在四个角上直观地布局，可轻松连接其他评估板。

特性

  • 标准单端接口
  • 提供差分接口
  • 电源电压可轻松应用于测试环路
  • 支持双电源
  • 适合用于测试环路的模拟增益控制

应用

  • Point-to-point and point-to-multipoint radios
  • Baseband IQ receivers
  • Diversity receivers
  • ADC drivers
  • Instrumentation
  • Medical

必要设备

  • 6GHz信号发生器
  • 6GHz频谱分析仪
  • 6GHz频谱分析仪
  • 3通道电源
  • 单电源设置在1个通道上需要250mA电流
  • 双电源设置在2个通道上需要250mA电流，能够为负电源电压提供灌电流
  • 数字万用表/伏特计
  • VNA

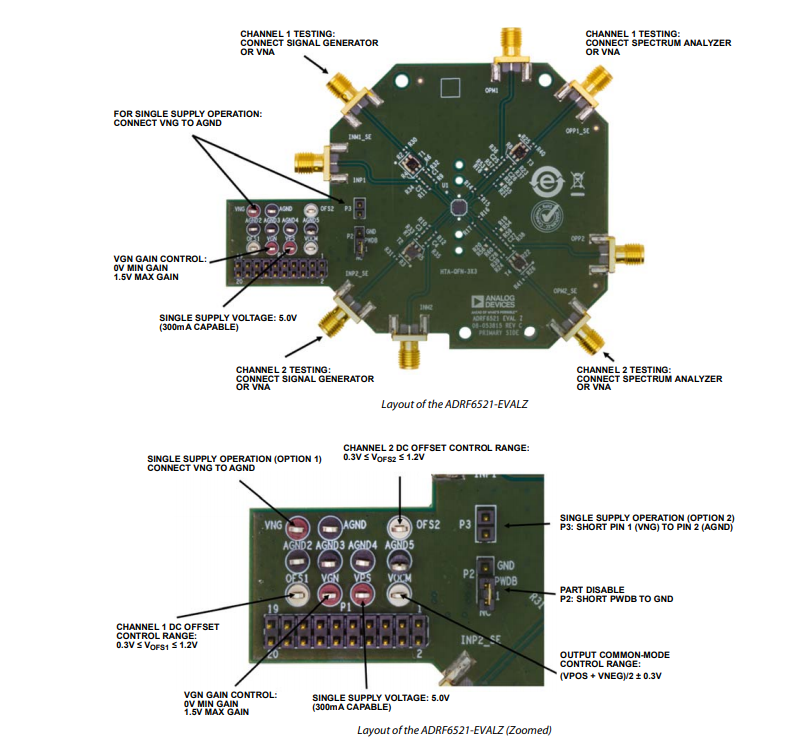

板布局

Analog Devices Inc. EVAL-ADRF6521评估板
