Analog Devices Inc. EVAL-ADUM4138EBZ评估板
Analog Devices Inc. EVAL-ADUM4138EBZ评估板用于演示ADUM4138的高级特性，同时在测试环境中保持灵活性。ADUM4138是一款高压隔离式IGBT栅极驱动器，设有隔离式反激控制器。EVAL-ADUM4138EBZ评估板配备了可通过跳线引脚轻松控制的电路。可以使用更优化的布局来提高系统的性能。
EVAL-ADUM4138EBZ采用USB-SDP-CABLEZ编程电缆，以访问二次侧电子可擦可编程只读存储器 (EEPROM)。另外，编程电缆还提供用于驱动使用任何其他SPI兼容系统的串行外设接口 (SPI) 总线的选项。USB-SDPCABLEZ电缆使用3.3V逻辑电源工作，而ADUM4138栅极驱动器则设有一个内部5V稳压器。
特性
- 6A峰值驱动输出能力
- 输出功率器件电阻：<1Ω
- 适用于以下应用的测试基础设施：
- SPI通信
- 米勒钳位
- 去饱和检测
- 两个过流保护引脚
- 两个温度传感器引脚
- 故障报告
- 两个仿真负荷

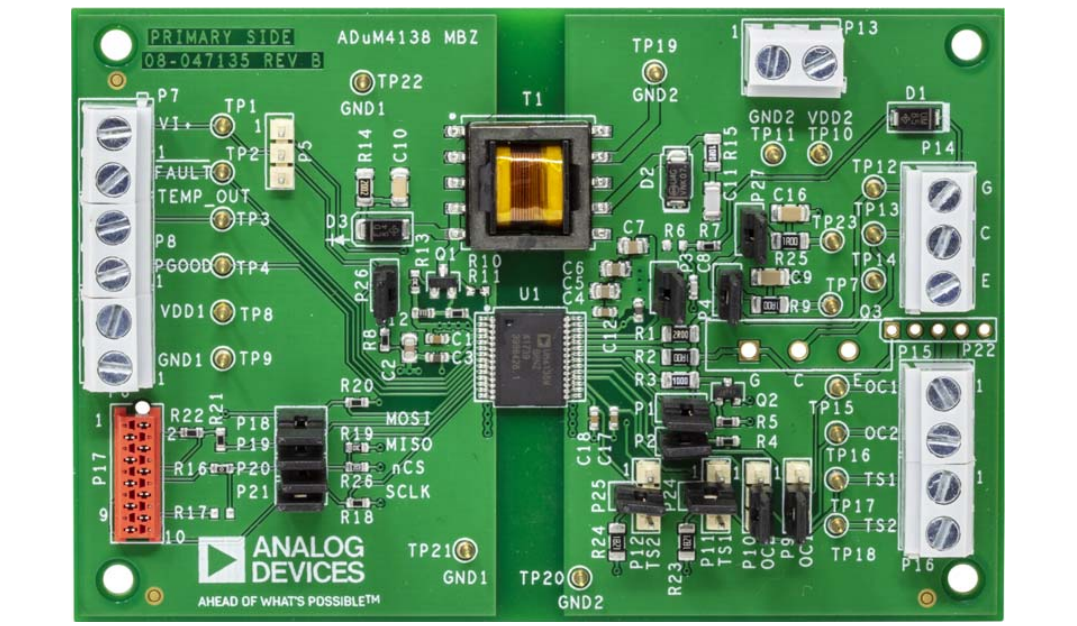

正面布局
