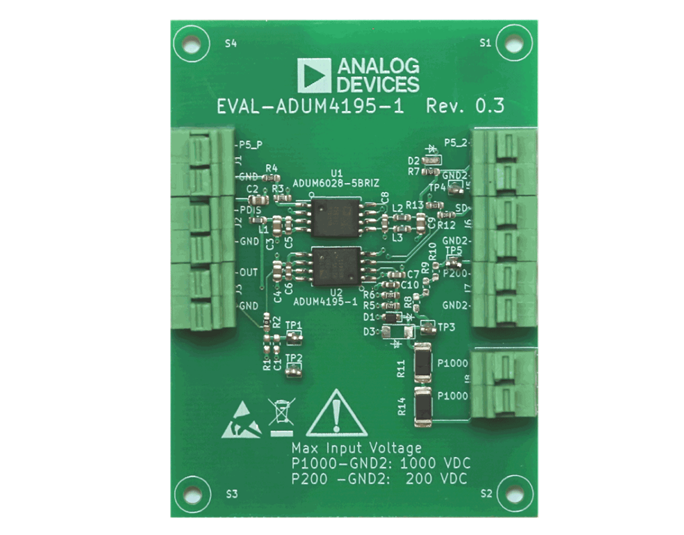

Analog Devices Inc. EVAL-ADuM4195-1EBZ评估板
Analog Devices Inc. EVAL-ADuM4195-1EBZ评估板是一款紧凑型隔离式直流电压监控板，设计用于评估ADUM4195-1的特性。ADUM4195-1具有非常小的失调误差和增益误差，非常适合用于各种隔离式电压检测应用。
ADI EVAL-ADuM4195-1EBZ板提供两个独立输入。P1000输入设置为预先设定，能够接受最高1kVDC 的输入电压；而P200输入则由用户自行调整，可以接受最高200VDC 的输入电压。添加额外连接器可访问ADUM4195-1的隔离式5V直流电源及关断(SD)输入。
通过添加电阻器和电容器,ADUM4195-1的输出可直接访问（预配置）或可能是一阶低通滤波。单个5V直流电源能够同时为电路板的输入端和输出端进行供电，而可选的电源禁用(PDIS)引脚则能在对低功耗要求较高的应用场景中用来关闭板载电源。
特性
- ADuM4195-1隔离放大器，采用SOIC-8封装
- ADuM6028-5BRIZ 隔离式板载电源
- 隔离式5VDC 电源，可通过额外端子访问
- 输入反向极性保护
- 两个独立输入选项：
- 预配置：最高1000VDC
- 用户自行配置：最高200VDC
必要设备
- 电源，5VDC ±10%，50mA
- 可调节直流电源，0kV至1kV
- 2个DMM、5.5位
PCB布局
发布日期: 2023-02-27
| 更新日期: 2025-03-25
