Analog Devices Inc. EVAL-ADuM5411评估板
Analog Devices Inc. EVAL-ADUM5411EBZ和EVAL-ADUM5411UEBZ可帮助设计人员评估四通道iCoupler®数据隔离器，这些数据隔离器集成了isoPower直流-直流转换器，采用24引脚SSOP封装。该评估板设计用于ADuM5410/ADuM5411/ADuM5412和ADuM6410/ADuM6411/ADuM6412系列产品。
EVAL-ADuM5411EBZ板支持信号分配、回送和以电源和接地层为参考的负载。EVAL-ADUM5411EBZ装配了ADuM541隔离器，而EVAL-ADUM5411UEBZ可提供无ADuM541型号。
特性
- 可访问4个数据通道和数据输出使能控制引脚
- 轻松配置isoPower直流-直流转换器控制器件
- 分离的一次侧和二次侧电源层，支持数据通道和集成isoPower的直流-直流转换器独立工作
- 多个数据和电源连接选项
- 支持印刷电路板 (PCB) 边缘安装型同轴连接器
- 支持有源探头
- 便于电磁干扰 (EMI) 评估的布局
必要设备
- 一至三个3.3V至5.0V电源
- 边缘安装型SMA

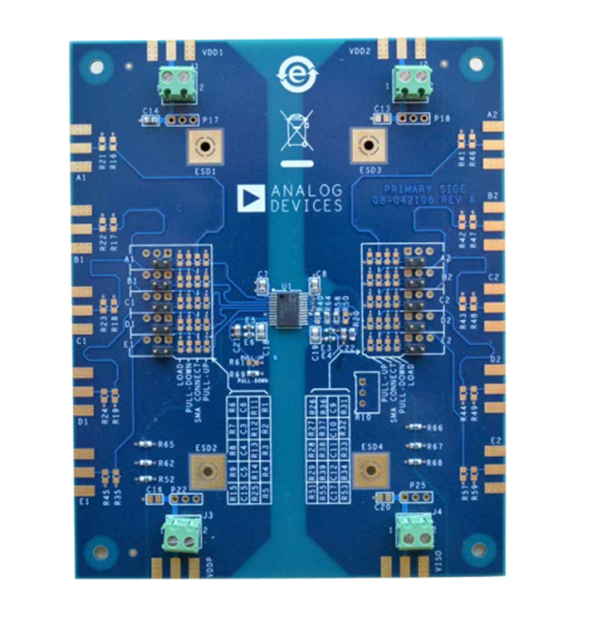

布局
发布日期: 2019-07-17
| 更新日期: 2024-03-05
