Analog Devices Inc. EVAL-CN0371-SDPZ电路评估板

Analog Devices EVAL-CN0371-SDPZ评估板是一款电路评估板，设计用于评估集成同步解调功能的CN0371低功耗LVDT信号调理器的性能。CN0371是一款完整的线性可变差分变压器 (LVDT) 信号调理电路，可精确测量距离机械参考点的线性位置或线性位移。模拟域中的同步解调用于提取位置信息并抑制外部噪声。EVAL-CN0371-SDPZ评估板包含CN0371电路。

CN0371电路采用AD7192 24位、Σ-Δ ADC，可数字化位置输出信息，以实现高精度。包括LVDT激励信号在内的整个CN0371电路功耗仅为10mW。该电路具有20Hz带宽并可支持1kHz以上的带宽。CN0371集成同步解调功能的低功耗LVDT信号调理器具有100dB动态范围，是精密工业位置和计量应用的理想之选。

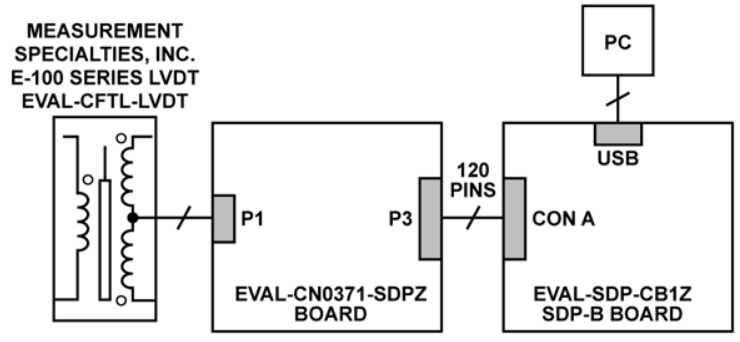

EVAL-CN0371-SDPZ与EVAL-CFTL-LVDT Measurement Specialties LVDT传感器板和EVAL-SDP-CB1Z SDP-B控制器板协同工作。EVAL-CN0371-SDPZ和EVAL-SDP-CB1Z SDP-B板采用120引脚插配连接器，可快速设置和评估CN0371电路。将SDP-B板与EVAL-CN0371-SDPZ和CN-0371评估软件配合使用时，SDP-B板可以捕获电路板上的数据。
