Analog Devices Inc. EVAL-CN0523-EBZ评估板
Analog Devices EVAL-CN0523-EBZ评估板采用USB供电，基于HMC407射频功率放大器，优化用于在5.8GHz ISM频段传输信号链。EVAL-CN0523-EBZ整合了两个HMC407放大器，在整个射频工作频段内能够实现28dB的增益，并且提供大于10dB的回波损耗。
ADI EVAL-CN0523-EBZ板具有过温管理功能，当电路板温度达到预设阈值时，放大器自动禁用，一旦温度降至迟滞点以下，则自动返回正常工作模式。
EVAL-CN0523-EBZ评估板专为与 ADALM-PLUTO 或其他软件定义无线电平台配合使用而设计。该器件采用小尺寸封装，大小为25.4mm x 50.8mm x 1.5748mm（仅限PCB）。射频输入和输出采用50Ω阻抗，便于电路与标准50Ω系统之间的直接连接。
Micro-USB连接器用于输入电源，支持评估板使用市场上大多数+5V壁式电源。
特性
- 5.8GHz射频功率放大器
- 增益：24dB
- 50Ω匹配SMA输入和输出连接器
- 过温监控
- USB供电
简化框图

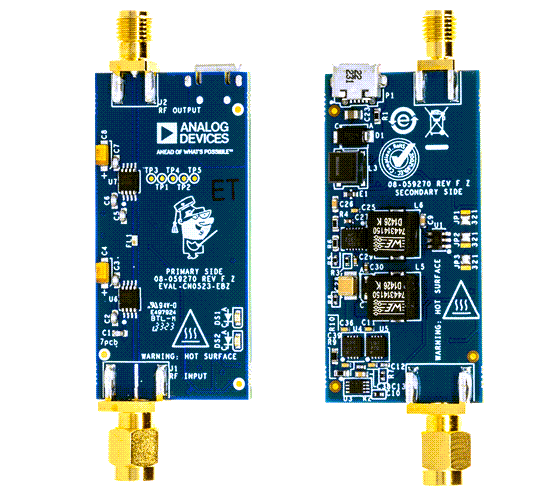

布局
发布日期: 2023-11-08
| 更新日期: 2025-03-25
