Analog Devices Inc. EVAL-CN0555-EBZ参考设计

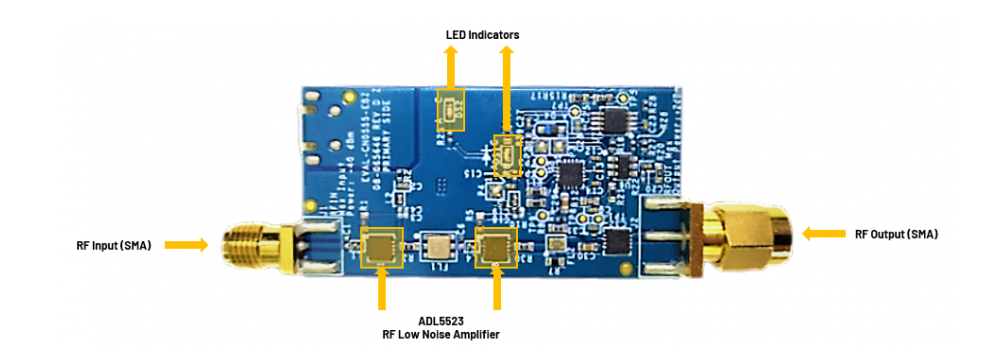

Analog Devices Inc. EVAL-CN0555-EBZ参考设计采用CN0555两级USB供电射频低噪声放大器，优化用于433.92MHz工业、科学和医疗 (ISM) 频段中的接收器信号链。该器件将两个ADL5523放大器级联，能够在其射频工作频段内实现40dB的增益，从而为如ISM、MC-GSM、W-CDMA、TD-SCDMA及LTE等各种通信协议提供信号增强支持。

ADI EVAL-CN0555-EBZ参考设计具有高速过功率截止功能，可保护连接到接收器系统的敏感下行设备，并在射频功率值降至可接受范围内时自动恢复。

EVAL-CN0555-EBZ评估板采用25.4mm x 50.673mm x 1.5748mm的小尺寸封装（仅限PCB），专为与 ADALM-PLUTO Active Learning Module（主动学习模块）配套使用而设计。

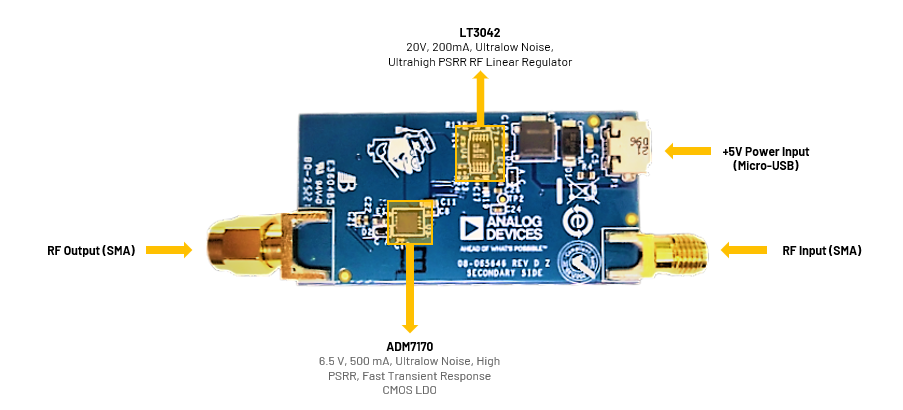

该参考设计使用标准的50Ω SMA同轴连接器来实现其射频信号路径，从而轻松与射频系统集成。同时，射频输入使用母头连接器，射频输出使用公头连接器。
