Analog Devices Inc. EVAL-CN0584-EBZ低延迟开发套件（LLDK）
Analog Devices EVAL-CN0584-EBZ低延迟开发套件（LLDK）是一款开发平台，包括4个16位ADC和4个16位DAC通道，通过FMC低引脚数（LPC）连接器与FPGA连接。该低延迟开发（LLDK）板搭载了板载电源轨、电压监测、逻辑电平转换、通用输入输出（I/O）、I2C、SPI以及专用接口连接器，能够提供一个完整的数据采集和信号生成平台。
adi EVAL-CN0584-EBZ LLDK使用ADC模块在 < 70ns内对精密模拟输入数据进行完整采集和转换，并从写入DAC的初始数据中开发稳定的满量程模拟输出。
特性
- 4个模拟输入通道，具有可配置电压范围
- 4个模拟输出通道，具有可配置电压范围
- 在Rx或Tx路径中与MATLAB和Python兼容的模拟前端板建模和仿真
- ADC测量和DAC建立之间的延迟为250ns
- 接口连接器提供的所有电源和数字连接
必要设备
- EVAL-CN0585-FMCZ
- EVAL-CN0584-EBZ
- ZedBoard D版本或更高版本电路板
- 12VDC 、3A电源
- 16GB（或更大）10类（或更快）micro-SD卡
- Micro-USB电缆
- 用户界面设置（选择一个）：
- HDMI监视器、键盘和鼠标直接插入Zedboard
- 将Windows/Linux/Mac计算机安装在与Zedboard相同的网络上

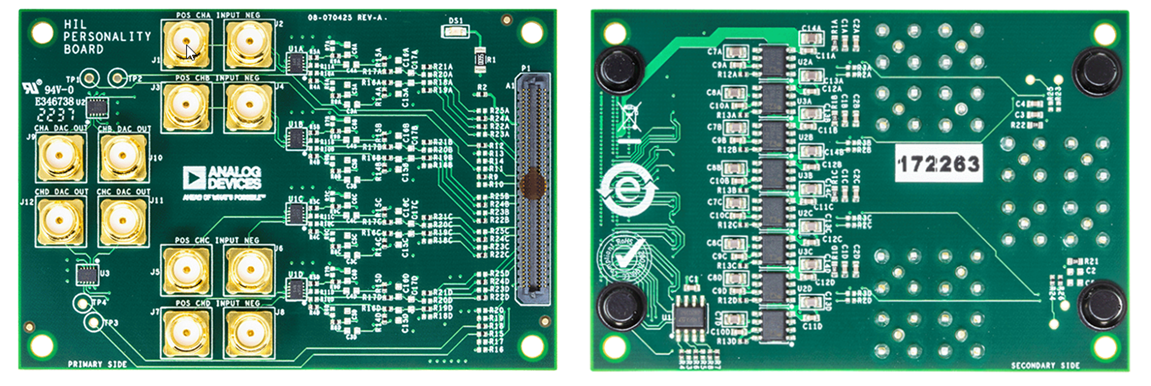

PCB布局
简化框图
