Analog Devices Inc. EVAL-HMC8412评估板
Analog Devices Inc. EVAL-HMC8412评估板是一款4层印刷电路板 (PCB)，由10mil厚Rogers 4350B和Isola 370HR铜包覆制成，标称厚度为62mils。RFIN和RFOUT端口装配3.5mm、母头同轴连接器，相应的RF迹线具有50Ω特性阻抗。
ADI EVAL-HMC8412评估板装有适合在HMC8412的-40°C至+85°C工作温度范围内使用的元件。为了校准电路板迹线损耗，J1和J2连接器之间提供直通校准路径。
特性
- 4层、Rogers 4350B和Isola 370HR评估板
- 末端装接型3.5mm射频连接器
- 直通校准路径（未装配）
必要设备
- 射频信号发生器
- 射频频谱分析仪
- 射频网络分析仪
- 5V、100mA电源
其他资源

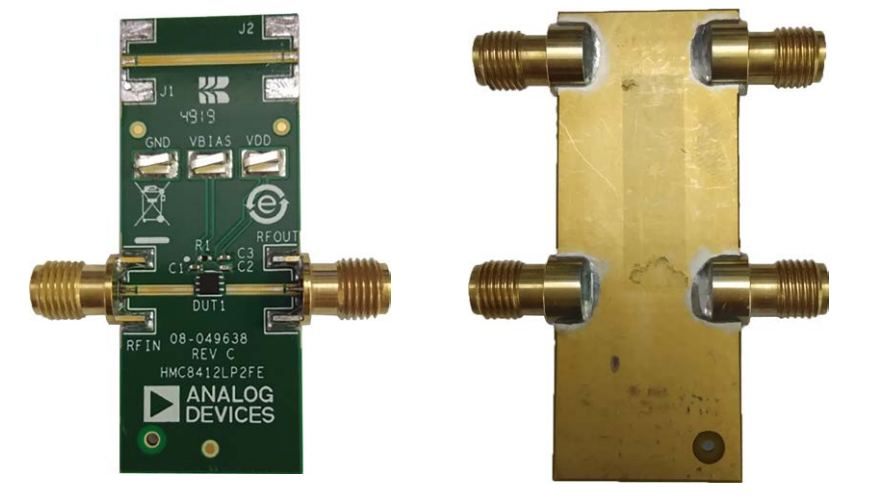

前后视图
发布日期: 2021-03-22
| 更新日期: 2022-03-11
