Analog Devices Inc. EVAL-KW4502Z演示板

Analog Devices EVAL-KW4502Z演示板用于评估三种类型通用运算放大器的低频噪声：(1) 低功耗运算放大器；(2) 低噪声双极运算放大器；(3) 低噪声零漂移运算放大器。EVAL-KW4502Z采用ADA4510-2放大器，这是一款双通道、40V、高精度、低输入偏置电流、低失调电压、低失调电压漂移、低噪声、轨到轨输入和输出运算放大器，它可用在信号链的任何一点，包括感测、调理和输出驱动点。更重要的是，它能够依靠ADALM2000主动学习模块提供的低电压电源（例如+/-5V）正常运行。

Analog Devices EVAL-KW4502Z配备有 LT1782 、 ADA4077 和 ADA4522 芯片，三者分别采用薄型小外形晶体管封装 (TSOT)、标准小外形封装 (SOIC) 以及微型小外形封装 (MSOP)。

特性

  • 支持低频噪声（0.1Hz至10Hz）的快速测量
  • 允许用户评估低功耗、低噪声、零漂移放大器
  • 支持5引线TSOT、8引线SOIC和8引线MSOP封装
  • 轻松接入 ADALM2000 主动学习模块

套件内容

  • EVAL-KW4502Z 评估板
  • 2引脚迷你跳线短路帽

必要设备

  • ADALM2000主动学习模块
  • USB-A转Micro-USB电缆
  • 计算机

其他资源

板布局

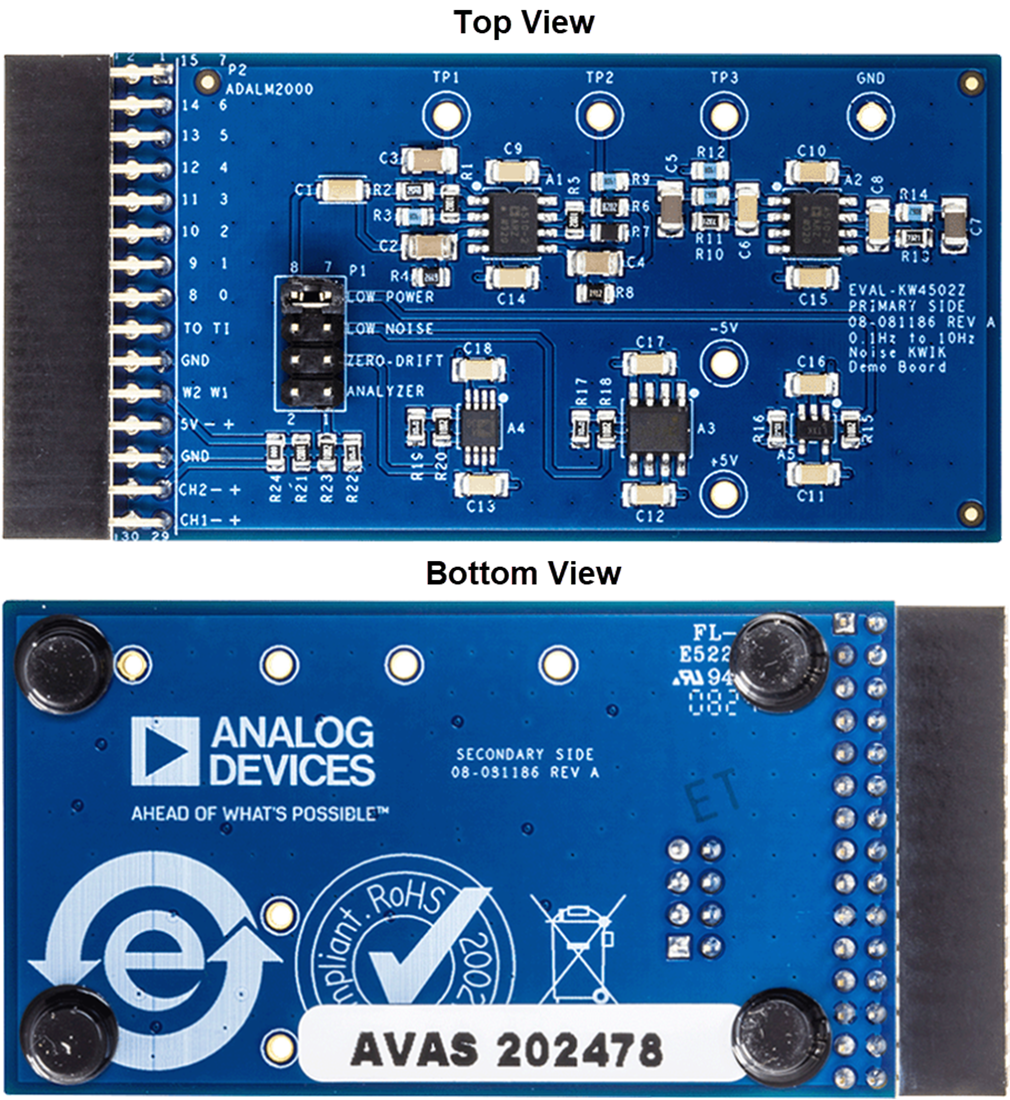

机械图纸 - Analog Devices Inc. EVAL-KW4502Z演示板
发布日期: 2024-08-14 | 更新日期: 2025-03-25
