Analog Devices Inc. EVAL-LTC4286-A1Z评估板
Analog Devices EVAL-LTC4286-A1Z评估板方便LTC4286的评估。ADI LTC4286高功率正极热插拔控制器提供板电流、电压、功率、温度和故障状态的监控。EVAL-LTC4286-A1Z清晰地显示了所有外设组件和热插拔电源路径。此外，其布局还为电源路径上一些关键组件最大限度提高了板的散热能力，支持大电流热插拔设置的开发。
ADI EVAL-LTC4286-A1Z评估板提供十二个感测电阻器引脚布局和六个（底侧三个）多封装金属氧化物半导体场效应晶体管（MOSFET）引脚布局，提供了极大的灵活性，并允许广范围的应用设置。多个测试点允许轻松访问所有关键点和引脚。七个发光二极管 (LED) 直接指示电路板状态，如电源输入、输出、SDA、SCL、ALERT、电源良好和故障。
该板支持PMBus通信，使用户能够与LTC4286通信。EVAL-LTC4286-A1Z板与 LTpowerPlay®评估软件完全兼容。
特性
- 用于LTC4286的全功能评估套件板
- 集成54V、36A、1mF设计
- 40V欠电压和60V过电压设置
- 灵活的N沟道MOSFET占位适合不同的封装
- 支持多达12个并联感测电阻器和6个并联MOSFET
- LED指示的状态输出
- 8.5V至80V宽输入电压范围，100V绝对最大电压
- MOSFET温度测量能力
- I2C/PmBus通信
- USB转PMBus控制器，用于与LTpowerPlay、DC1613A（不含，需单独订购）配合使用
应用
- 高可用性服务器背板系统
- 12V/24V/48V/54V分布式电源系统
- 工业
软件
- LTpowerPlay，基于Windows的开发软件（从LTpowerPlay下载 | Analog Devices）

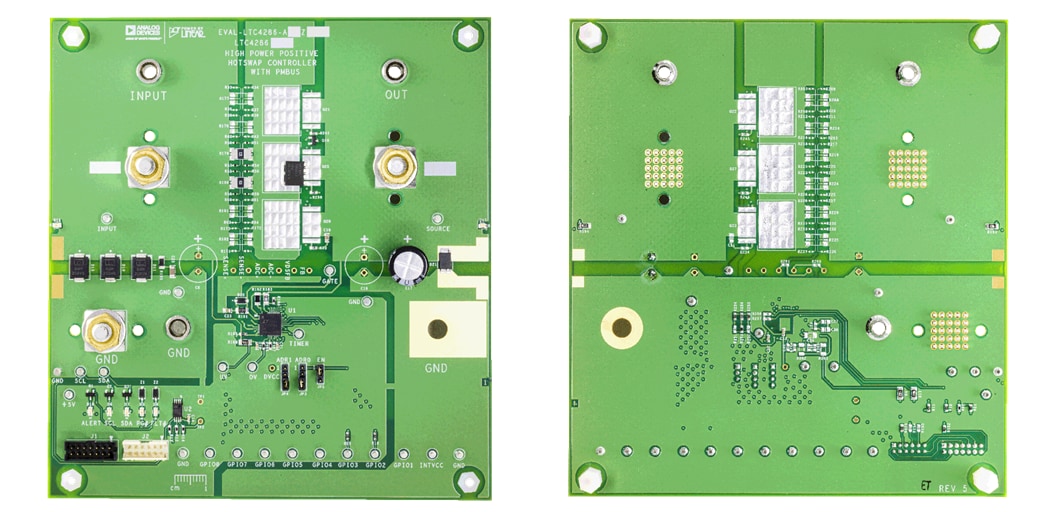

评估板布局
基本接线图
发布日期: 2023-05-03
| 更新日期: 2023-05-22
