Analog Devices Inc. EVAL-LTC6228IS8 评估板

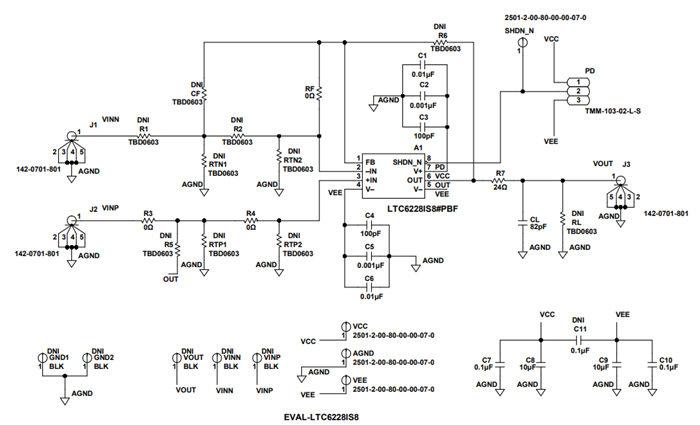

Analog Devices Inc. EVAL-LTC6228IS8评估板设计用于评估带关断功能的LTC6228低失真轨到轨输出运算放大器。该评估板是一块预装配板，采用缓冲器配置，设有后置低通滤波器，截止频率为80MHz。EVAL-LTC6228IS8还支持运算放大器的其他典型配置，并支持LTC6228的典型应用，包括有源滤波器。该四层评估板可在输入和输出端支持边缘安装型SMA连接器。这样可确保与测试设备和其他电路的高效连接。Analog Devices EVAL-LTC6228IS8板为信号引脚和接地提供了足够的测试点，同时经优化的电源和接地层可确保低噪声和高速运行。该评估板支持C0402或C0603 SMT元件以及用于C8和C9的C1206旁路电容器。
