Analog Devices Inc. EVAL-LTC6229MS8E 评估板

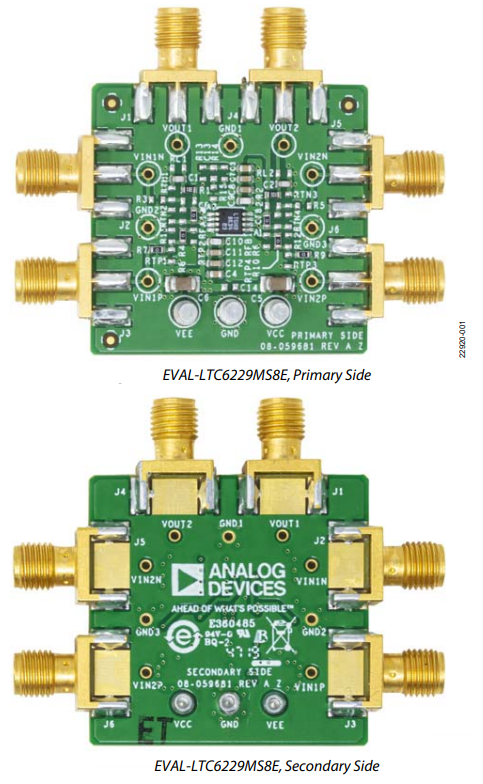

Analog Devices Inc. EVAL-LTC6229MS8E评估板设计用于评估带关断功能的LTC6229低失真轨到轨输出运算放大器。该评估板是一块预装板，采用缓冲器配置，设有后置低通滤波器，截止频率为142MHz。此配置可将LTC6229运算放大器用作高速模数驱动器。EVAL-LTC6229MS8E板支持LTC6229的典型应用，包括高速、低压、低噪声仪表放大器和有源滤波器。该4层评估板在输入和输出端支持边缘安装型SMA连接器，可高效连接测试设备和其他电路。EVAL-LTC6229MS8E评估板提供优化的电源和接地板，确保低噪声高速运行。该评估板支持C0402和C0603 SMT元件以及用于C5和C6的C1206旁路电容器。
