Analog Devices Inc. EVAL-LTC9101-2/2A/2B/3 评估套件

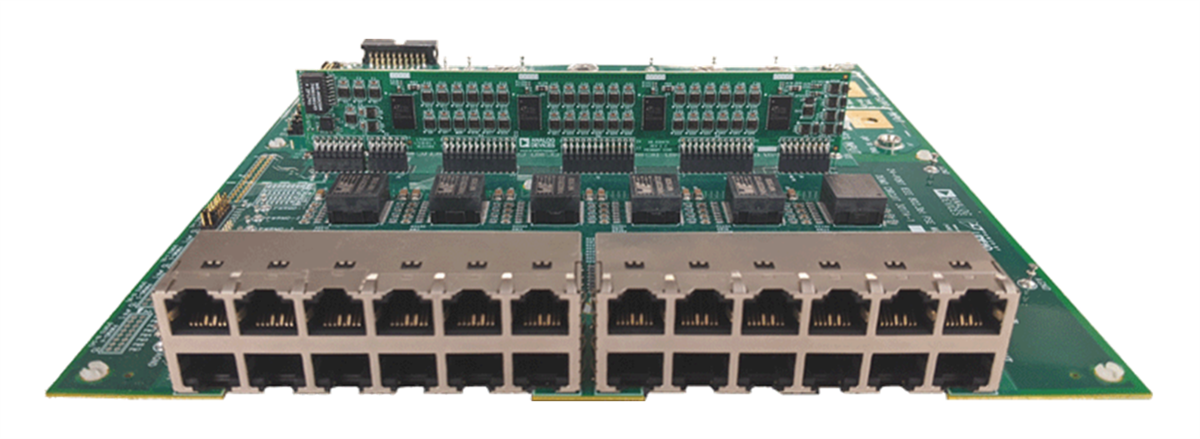

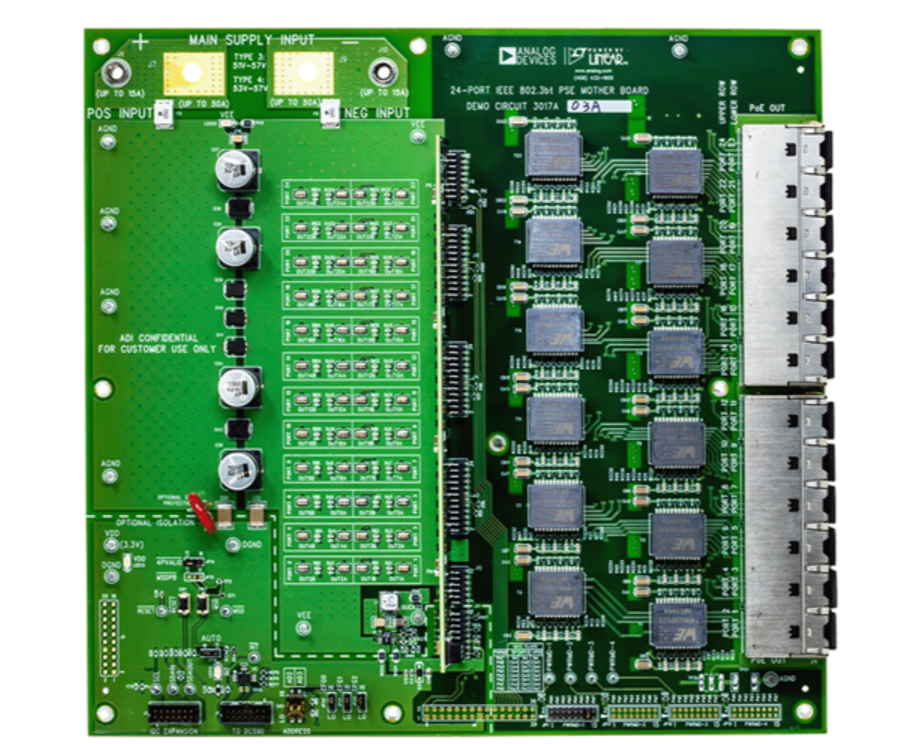

EVAL-LTC9101-2套件包括DC3159A-D或DC3159A-C子卡DC3017A-B主板，并设有LTC9101-2A/LTC9101-2和LTC9102芯片组。在EVAL-LTC9101-2套件中，子卡有一个LTC9101-2A或LTC9101-2数字控制器。DC3159A-D子卡设有LTC9101-2A，而DC3159A-C则设有LTC9101-2。该数字控制器可连接四个LTC9102（12通道）模拟控制器，总共用于48个PSE通道。

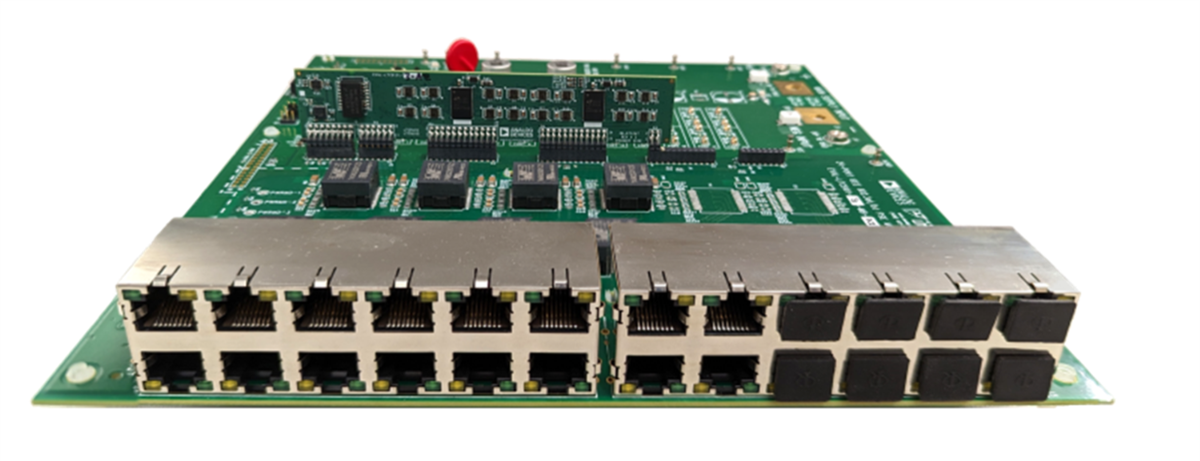

ADI EVAL-LTC9101-2A套件可连接多达48个802.3af/at PD，并且每两个端口配有一个以太网分离器，用于2对功率评估。此套件版本需要通过I²C进行主机控制。EVAL-LTC9101-2套件可以在每个端口直接连接多达24个802.3af/at/bt PD，用于4对功率评估。此套件版本可以自主运行，也可以通过I²C进行主机控制。EVAL-LTC9101-3是一款16通道的IEEE 802.3at兼容供电设备 (PSE)，具有自主电源管理和串行LED驱动器，用于端口LED。EVAL-LTC9101-3包括EVAL-LTC9101-3-AZ子卡和EVAL-LTC9101-3-MBAZ母板，并配备LTC9101-3和LTC9103 PSE平台芯片组。
