Analog Devices / Maxim Integrated EVAL-LTC9105-AZ 评估板

Analog Devices EVAL-LTC9105-AZ评估板包括符合IEEE 802.3bt标准的3型3类以太网供电 (PoE) 受电设备 (PD)，具有通过I2C的端口遥测功能。该评估板配有LTC9105 PD接口控制器、MAX5974C开关稳压器控制器、LT4321 PoE理想二极管桥控制器和ADuM1252 I2C隔离器。

LTC9105提供符合IEEE 802.3af、IEEE 802.3at和IEEE 802.3bt标准的接口，具有通过I2C的端口电压和电流遥测功能。它设有外部低通道电阻、RDS(ON)（典型值为34mΩ）、N沟道热插拔金属氧化物半导体场效应晶体管 (MOSFET) 和50mΩ 感测电阻器。自动维护功率特征（MPS）在电流降至低电平时使端口保持连接。

MAX5974C控制一个采用高效主动钳位正激式转换器拓扑和同步整流的直流/直流转换器，并提供5V/9.2A隔离输出。LT4321控制八个低RDS(ON)（典型值为57mΩ）、N沟道MOSFET，以进一步提高端到端的供电效率并简化热设计。ADuM1252 在非隔离接地域上隔离LTC9105和主机控制器之间的I2C数据。

Analog Devices EVAL-LTC9105-AZ配置为6类PD，通过RJ45连接器 (J1) 从馈电设备 (PSE) 接收高达51W的输出功率。EVAL-LTC9105-AZ可通过辅助电源输入端子由本地55VDC 供电。将 DC590B I2C接口板连接到EVAL-LTC9105-AZ后，EVAL-LTC9105-AZ图形用户界面 (GUI) 显示端口遥测和配置选项。

特性

  • 符合IEEE 802.3bt标准的6类PD
  • 具有隔离I2C接口的端口遥测
  • 5V/9.2A隔离式同步正激式转换器

应用

  • 具有功率遥测功能的IEEE 802.3bt PD
  • 无线接入点/微微蜂窝
  • 互联网协议 (IP) 安全摄像头
  • 以太网供电 (PoE) 照明

套件内容

  • EVAL-LTC9105-AZ 评估板
  • 14引脚带状电缆

必要设备

  • IEEE 802.3bt PSE
  • 支持5V/9.2A的电子负载
  • 支持55V/1.2A的直流电源（可选）
  • DC590B I2C接口板（可选）
  • 用于评估遥测功能的EVAL-LTC9105-AZ GUI（可选）

其他资源

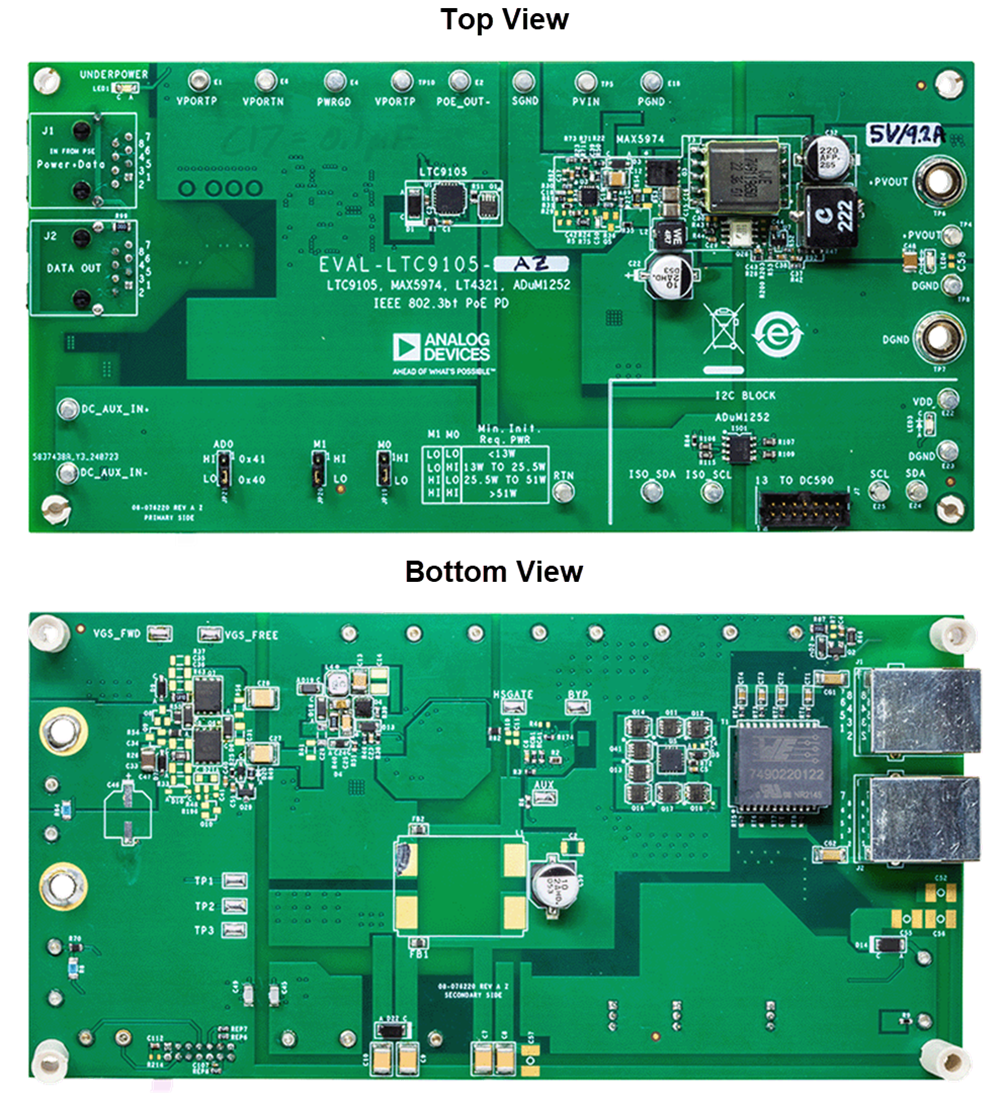

板布局

机械图纸 - Analog Devices / Maxim Integrated EVAL-LTC9105-AZ 评估板
发布日期: 2025-08-27 | 更新日期: 2025-09-03
