Analog Devices Inc. EVALCN0568ARDxZ参考设计
Analog Devices Inc. EVALCN0568ARDxZ参考设计用于演示采用ADF41513 PLL器件的四频带VCO的性能。EVALCN0568ARDxZ参考设计提供全套频率合成器解决方案，包括电源稳压器和控制电路。
EVAL-CN0568-ARD1Z - 8.3GHz至15.1GHz PLL和四频带
VCOEVAL-CN0568-ARD2Z - 11.9GHz至18.3GHz PLL和四频带
VCOEVAL-CN0568-ARD3Z - 18.1GHz至24GHz PLL和四频带
VCOEVAL-SDP-CK1Z - 系统演示平台
特性
- 工作频率：8 GHz至26 GHz
- Quadband VCO在宽带上具有低相位噪声
- 板载参考时钟，简单易用
- 兼容Arduino外形尺寸
必要设备
- 频谱分析仪
- 1根50Ω射频/微波电缆，带2.92mm连接器
- 2个BNC转SMA适配器
- 2个双香蕉插头转BNC插座
- 2根50Ω SMA直流电缆
PCB布局
评估设置

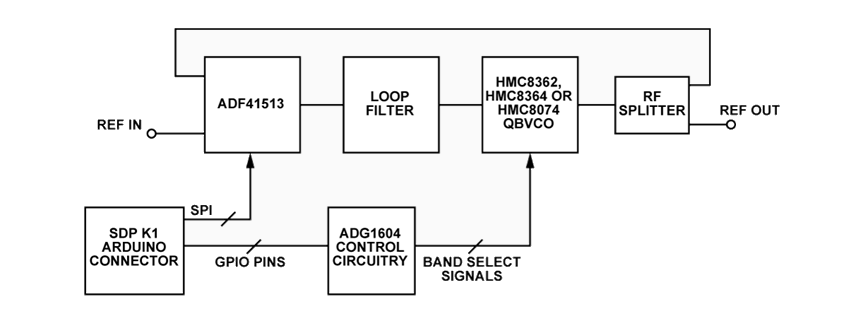

框图
