Analog Devices Inc. 故障保护开关和多路复用器

Analog Devices故障保护开关和多路复用器用于过压保护、断电保护、高ESD和闩锁。这些开关和多路复用器针对稳健性和保护功能进行了优化，采用业界领先的小尺寸封装，性能卓越。这些器件可以自我保护，通常用于可能出现过压问题的PCB边缘。

这些开关、多路复用器和通道保护器可用于保护由电源时序、睡眠模式切换、电压尖峰和其他潜在问题引起故障的器件。这些器件能够进行故障检测和报告，可在必须要了解系统状态的系统诊断中使用。这些开关和多路复用器用于汽车、仪表、航空航天和国防等应用。

特性

  • ADG52xxF：
    • 高达-55V和55V的过压保护
      • ADG5243F、ADG5248F和ADG5249F源极引脚上的过压检测
    • 任何情况下均不会闭锁
      • 无数字输入的可知状态
    • VSS至VDD模拟信号范围
      • 额定电压为±15V、±20V、12V和36V
    • 超低漏电故障、电荷注入及导通电容
  • ADG54xxF：
    • 高达-55V和55V的过压保护
      • 源极引脚上的过压检测
    • 5.5kV人机模型 (HBM) ESD额定值
      • 任何情况下均不会闭锁
      • 无数字输入的可知状态
    • VSS至VDD模拟信号范围
      • 额定电压为±15V、±20V、12V和36V
    • 超低导通电阻平坦度：0.5Ω
      • 低导通电阻：10Ω

视频

应用笔记

其他资源

ADG52xxF汇总表

Analog Devices Inc. 故障保护开关和多路复用器

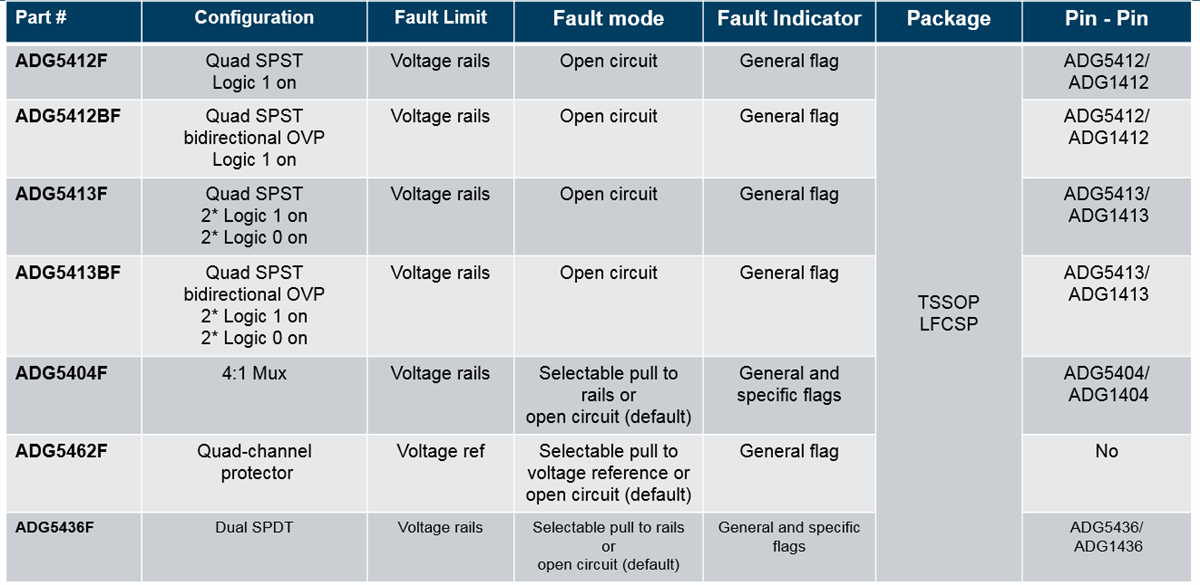

ADG54xxF汇总表

Analog Devices Inc. 故障保护开关和多路复用器

故障保护开关和多路复用器板

发布日期: 2018-06-01 | 更新日期: 2023-02-09
