Analog Devices Inc. GMSL评估套件适配器板
Analog Devices GMSL评估套件适配器板支持将GMSL串行器和解串器套件连接到各种支持行业标准带状电缆连接器的摄像头和处理平台。该适配器由三个可分离的部分组成，具备以下功能：
1. 两个带状电缆适配器。电缆适配器集成了两个相互连接的连接器，分别位15引脚和22引脚。15引脚连接器支持双MIPI通道，而22引脚连接器则支持四个MIPI通道。
2. 一个GMSL串行器评估套件适配器，配备两个22引脚带状电缆连接器，可用于将摄像头连接到GMSL串行器的任意一个输入MIPI端口。
3. 一个GMSL解串器评估套件适配器，配备两个22引脚带状电缆连接器，分别与一个输出MIPI端口相连，用于连接树莓派 (Raspberry Pi) 开放平台、Nvidia开发平台，或其他支持15引脚或22引脚带状电缆连接器的处理平台。一个USB Type-A接口连接器，可在电流4A时提供5V电源。
特性
- 支持使用GMSL解串器评估套件以及各种处理平台，支持15引脚或22引脚带状电缆摄像头连接器，例如Raspberry Pi或Nvidia开发平台
- 支持使用具有15引脚或22引脚带状电缆连接器的各种摄像头（例如RPI摄像头）的GMSL串行器评估套件
应用
- 高分辨率相机系统
- 自动导引车辆
- 高级辅助驾驶系统 (ADAS)

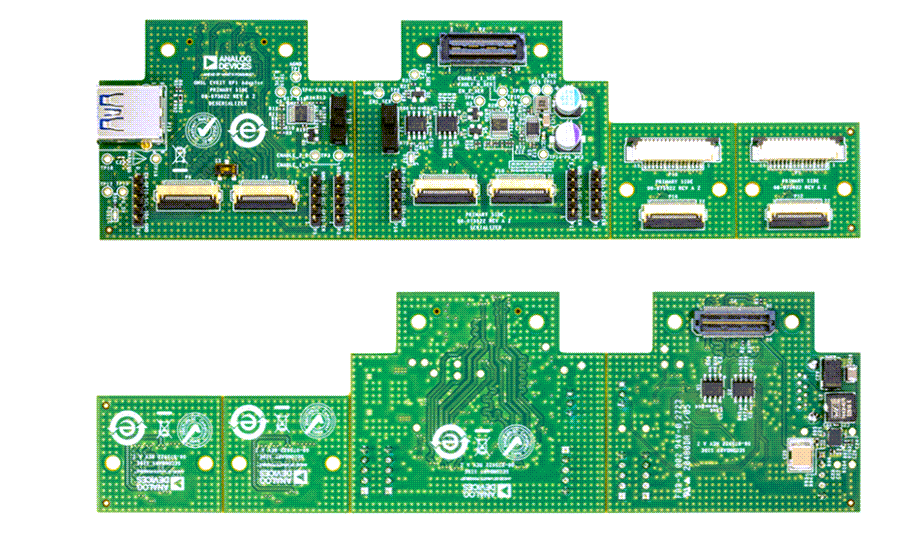

布局
框图
发布日期: 2023-11-09
| 更新日期: 2025-03-25
