Analog Devices Inc. HMC1126-EVALZ评估板

Analog Devices Inc. HMC1126-EVALZ评估板是一款4层印刷电路板 (PCB)，用于评估HMC1126放大器。HMC1126放大器非常适合用于测试仪器、微波无线电和VSAT、军事和空太空应用、电信基础设施和光纤。HMC112ACEZ提供砷化镓 (GaAs)、假晶高电子迁移率晶体管 (pHEMT) 和低噪声放大器，工作频率范围为400MHz至52 GHz。

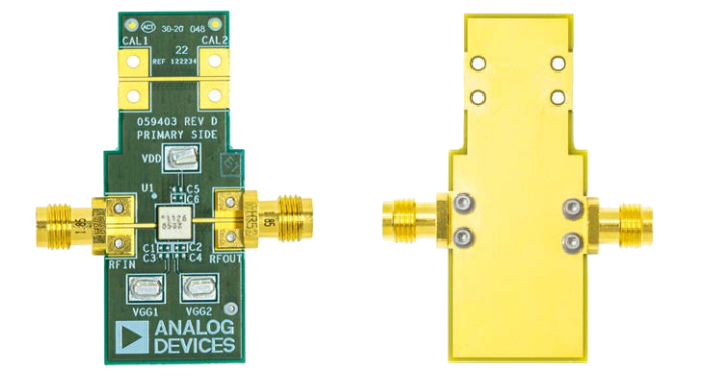

ADI HMC1126-EVALZ评估板在顶层和第一个内部层之间提供基板，厚度为12mils，由Rogers 4003C制成。内部和底部侧板层均为接地层。HMC1126-EVALZ板的RFIN和RFOUT端口装配了1.85mm母头同轴连接器，相应射频迹线具有50Ω特性阻抗。

HMC1126-EVALZ装有适合在HMC1126ACEZ的-40°C至+85°C工作温度范围内使用的元件。

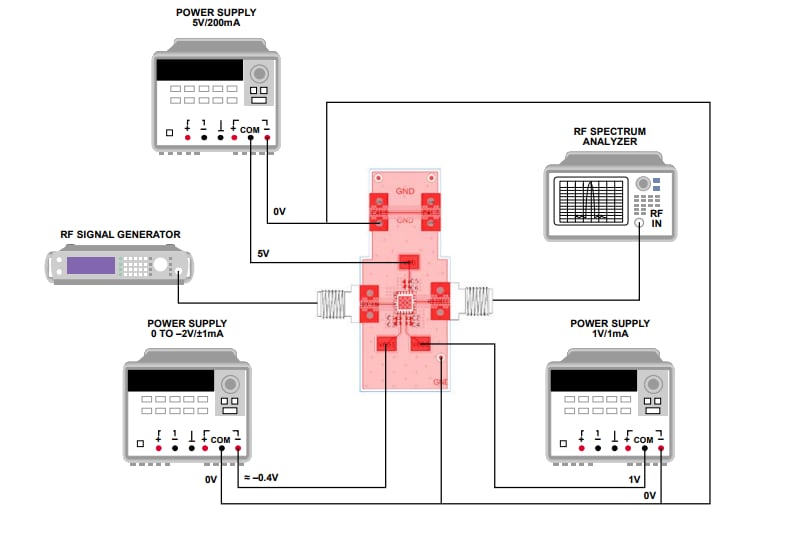

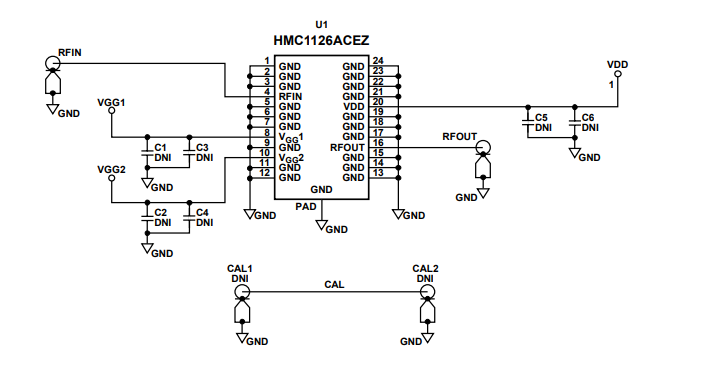

为了校准板外迹线损耗，CAL1和CAL2连接器之间提供CAL直通校准路径。CAL1和CAL2必须装配1.85mm母头同轴连接器。功率和偏置电压是应用的表面贴装技术 (SMT) 测试点VDD、VGG1和VGG2。由于HMC1126-EVALZ上没有接地引脚，通过将夹子引线连接到其中一个射频连接器边缘或PCB中的一个可用孔来连接接地电缆。

射频迹线为50Ω接地共面波导。封装接地引线和裸露焊盘可直接连接到接地层。多个通路连接接地层，特别注重接地焊盘下面的区域。
