Analog Devices Inc. HMC560A GaAs MMIC双平衡混频器
Analog Devices Inc. HMC560A GaAs MMIC双平衡混频器可在小芯片区域内用作22GHz至38GHz的上变频器或下变频器。该混频器无需外部元件或匹配电路。 该器件采用经过优化的平衡-不平衡转换器结构，可提供出色的本地振荡器 (LO) 到射频以及LO到中频抑制。该混频器可在9dBm以上的LO驱动电平下工作。
特性
- 转换损耗
- 22GHz至29GHz时为10dB（典型值）
- 29GHz至38GHz时为11dB（典型值）
- LO到射频隔离
- 22GHz至29GHz时为34dB（典型值）
- 29GHz至38GHz时为38dB（典型值）
- LO到IF隔离
- 22GHz至29GHz时为29dB（典型值）
- 29GHz至38GHz时为31dB（典型值）
- 射频到IF隔离
- 22GHz至29GHz时为24dB（典型值）
- 29GHz至38GHz时为39dB（典型值）
- 输入IP3
- 22GHz至29GHz时为20dB（典型值）
- 29GHz至38GHz时为19.5dB（典型值）
- IF带宽：直流至18GHz
- 无源，无需直流偏置
应用
- 点对点无线电
- 单点对多点无线电和甚小孔径终端
- (VSAT) 无线电
- 测试设备和传感器
- 军事最终用途

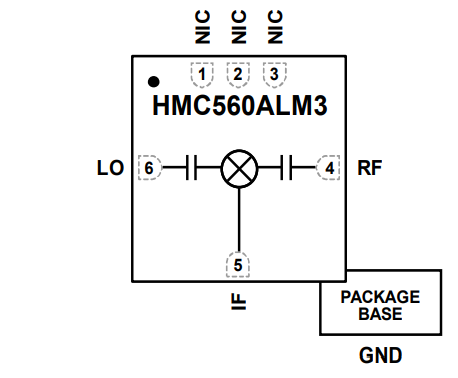

框图
