Analog Devices Inc. HMC8074 8.3GHz - 15.2GHz四频带MMIC VCO

Analog Devices Inc. HMC8074 8.3GHz - 15.2GHz四频带MMIC VCO集成了谐振器、负电阻器件和变容二极管，同时提供两个射频输出引脚。HMC8074 VCO具有相位噪声性能，得益于振荡器的单片结构，在整个温度、冲击和工艺范围内具有出色的性能。

ADI HMC8074四频带MMIC VCO支持+4.75V电源电压，各射频输出的输出功率分别为-5dBm至+6dBm（典型值）。

该压控振荡器采用无引线QFN 6x6mm表面贴装封装，无需外部匹配元件。

特性

  • 双输出
    • RF1＝-5dBm至+6dBm
    • RF2＝-15dBm至-4dBm
  • 四个独立的VCO，带通用射频和调谐端口
  • 无需外部谐振器
  • 36mm2 40引脚6x6mm SMT封装

应用

  • 低噪声四频带MMIC VCO，用于：
    • 测试设备和工业控制
    • VSAT无线电
    • 点对点/多点无线电
    • 军事最终用途

其他资源

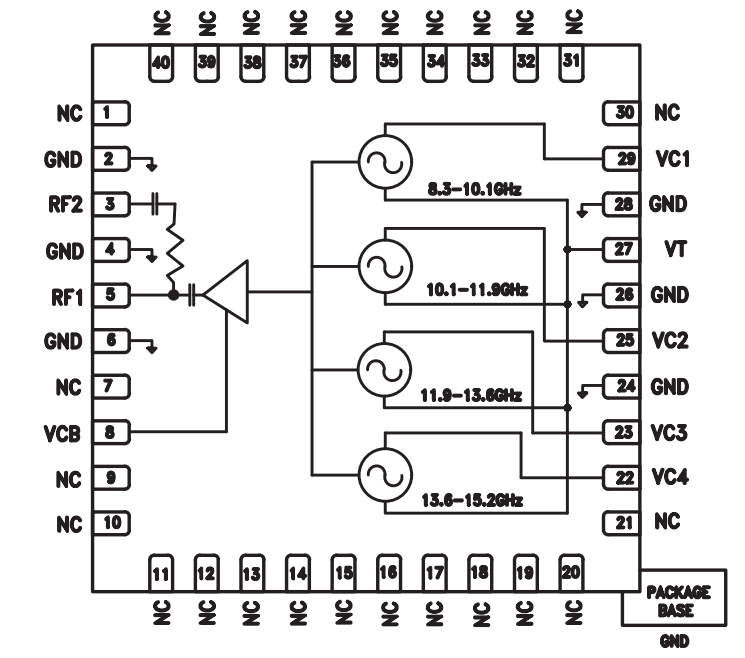

功能图

应用电路图 - Analog Devices Inc. HMC8074 8.3GHz - 15.2GHz四频带MMIC VCO

SSB相位噪声对比调谐电压

图表 - Analog Devices Inc. HMC8074 8.3GHz - 15.2GHz四频带MMIC VCO
发布日期: 2021-09-17 | 更新日期: 2022-03-11
