Analog Devices Inc. HMC8192 MMIC I/Q混频器

Analog Devices Inc. HMC8192 MMIC I/Q混频器是一款无源、宽带、同相/正交 (I/Q)、单芯片微波集成电路 (MMIC) 混频器，可用作接收器镜像抑制混频器或发射器单边带上变频器。HMC8192LG具有20GHz至42GHz的射频 (RF) 和本振 (LO) 范围以及直流至5GHz的中频 (IF) 带宽，非常适合需要宽频率范围、出色射频性能、简单设计以及更少元件和小尺寸印刷电路板 (PCB) 的应用。单个HMC8192LG可取代设计中的多个窄带混频器。

HMC8192LG的固有I/Q架构具有出色的镜像抑制能力，而无需进行成本高昂的干扰边带滤波。该混频器还提供出色的LO至RF和LO至IF隔离性能，并降低了LO泄漏的影响以确保信号完整性。

作为一款无源混频器，HMC8192LG无需任何直流电源。相比有源混频器，HMC8192LG提供较低的噪声系数，从而确保针对高性能和精密应用提供出色的动态范围。

HMC8192LG采用砷化镓 (GaAs)、金属半导体场效应晶体管 (MESFET) 工艺制造，使用了Analog Devices, Inc.混频器单元和90°混合器件等组件。HMC8192LG采用紧凑型、4.00mm × 4.00mm、25引脚焊盘栅格阵列腔 (LGA_CAV) 封装，工作温度范围为-40°C至+85°C。

特性

  • 无源宽带I/Q混频器
  • RF和LO范围：20GHz至42GHz
  • 宽IF带宽：直流至5GHz
  • 单端RF、LO和IF端口
  • 转换损耗：9dB（典型值）*
  • 镜像抑制：25dBc（典型值）
  • 噪声系数：12dB（典型值）
  • 输入IP3（下变频器）：24dBm（典型值）
  • 输入P1dB（下变频器）压缩：17dBm（典型值）
  • 输入IP2：55dBm（典型值）

    *除非另有说明，否则所有额定频率均为20GHz至32GHz
  • LO至RF隔离：42dB
  • LO至IFx隔离：45dB
  • RF至IF隔离：35dB
  • 幅度平衡：±1dB（典型值）
  • 相位平衡（下变频器）：±8°（典型值）
  • RF回波损耗：12dB（典型值）
  • LO回波损耗：10dB（典型值）
  • IFx回波损耗：20dB（典型值）
  • 裸露焊盘、4.00mm × 4.00mm、25引脚LGA_CAV封装

应用

  • 测试与测量仪器仪表
  • 军事、雷达、航空航天和国防应用
  • 微波点对点基站

框图和引脚指示

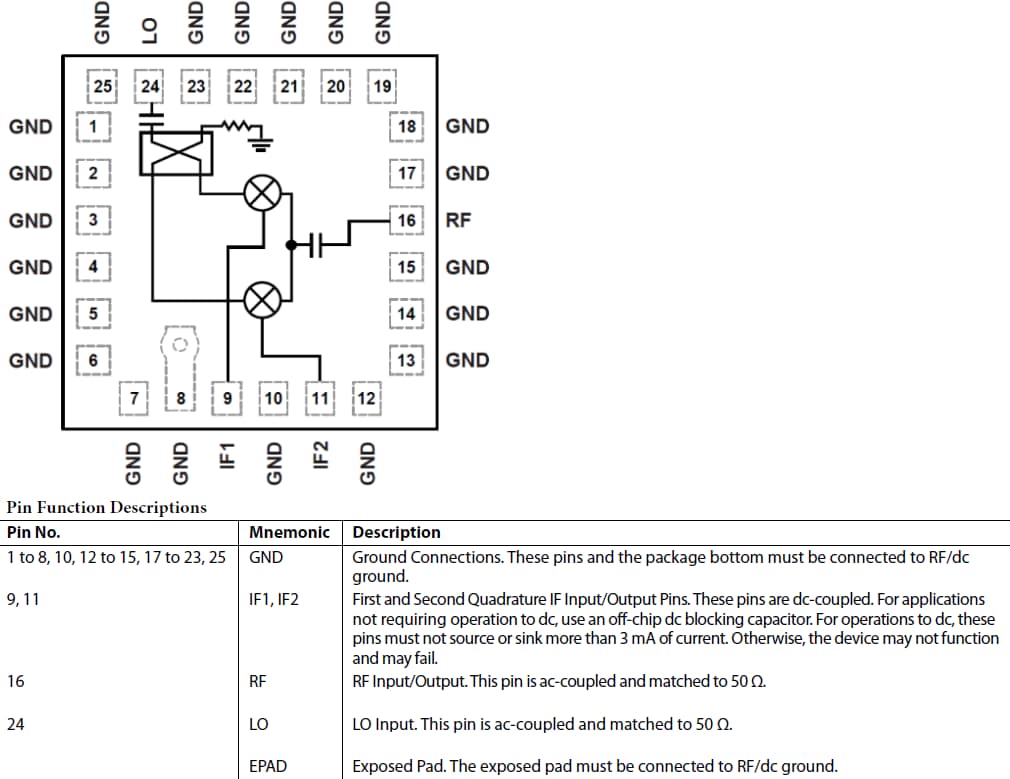

框图 - Analog Devices Inc. HMC8192 MMIC I/Q混频器

典型应用电路

应用电路图 - Analog Devices Inc. HMC8192 MMIC I/Q混频器
