Analog Devices Inc. LT1764/A LDO稳压器
Analog Devices Inc. LT1764/A LDO稳压器经优化实现了快速瞬态响应，能够提供3A输出电流，压差电压为340mV。LT1764/A稳压器的工作静态电流 (1mA) 处于良好受控状态，在停机模式中减小至<1μA。LT1764/A可实现快速瞬态响应，并具有非常低的输出电压噪声，因此非常适合用于敏感的射频电源应用。
另外，LT1764/A稳压器可搭配低至10µF的输出电容器稳定工作，输出电压范围为1.21V至20V。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。LT1764/A可提供1.5V、1.8V、2.5V、3.3V的固定输出电压，并可用作具有1.21V基准电压的可调型器件。
LT1764/A LDO稳压器采用5引脚TO-220、DD和裸露焊盘16引脚TSSOP封装。
特性
- 优化用于实现快速瞬态响应
- 输出电流：3A
- 压差电压：340mV (3A)
- 低噪声：40μVRMS（10Hz至100kHz）
- 静态电流：1mA
- 输入电压范围：2.7V至20V
- 无需保护二极管
- 压降条件下的受控静态电流
- 固定输出电压：1.5V、1.8V、2.5V、3.3V
- 可调输出：1.21V至20V
- 停机模式下的静态电流< 1μA
- 搭配10μF输出电容器可稳定工作
- 反向电池保护
- 无反向电流
- 热限制
- 采用5引脚TO-220、DD和16引脚TSSOP封装
应用
- 3.3V至2.5V逻辑电源
- 用于开关电源的后置稳压器

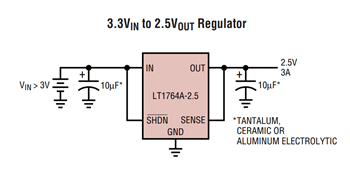

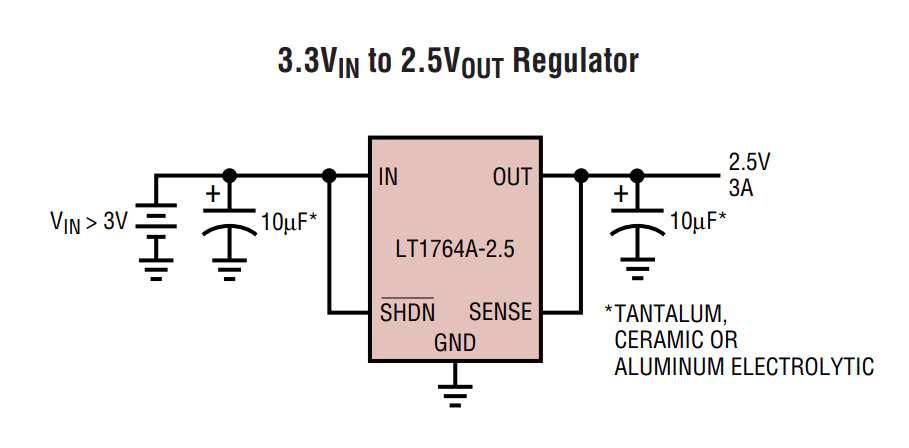

典型应用
