Analog Devices Inc. LT1963A低噪声低压差稳压器
Analog Devices Inc. LT1963A低噪声低压差稳压器经优化实现了快速瞬态响应。该器件能够提供1.5A输出电流，压差电压为340mV。工作静态电流为1mA，并在停机模式中降至1μA以下。与诸多其他稳压器不同，该器件的静态电流处于良好受控状态，降压时静态电流不会上升。除了快速瞬态响应之外，LT1963A稳压器还具有非常低的输出噪声，因此非常适合用于敏感的射频电源应用。
LT1963A稳压器的输出电压范围为1.21V至20V，可在采用低至10μF的输出电容器时实现稳定。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供1.5V、1.8V、2.5V、3.3V的固定输出电压，并可用作具有1.21V基准电压的可调型器件。LT1963A稳压器采用5引脚TO-220、DD、3引脚SOT-223、8引脚SO和16引脚TSSOP封装。
特性
- 优化用于实现快速瞬态响应
- 输出电流：1.5A
- 压差电压：340mV
- 低噪声：40μVRMS（10Hz至100kHz）
- 静态电流：1mA
- 无需保护二极管
- 压降条件下的受控静态电流
- 固定输出电压：1.5V、1.8V、2.5V、3.3V
- 可调输出：1.21V至20V
- 关断模式下的静态电流< 1μA
- 搭配10μF输出电容器可稳定工作
- 采用陶瓷电容器可稳定工作
- 反向电池保护
- 无反向电流
- 热限制
- 5引脚TO-220、DD、3引脚SOT-223和8引脚SO封装
应用
- 3.3V至2.5V逻辑电源
- 用于开关电源的后置稳压器

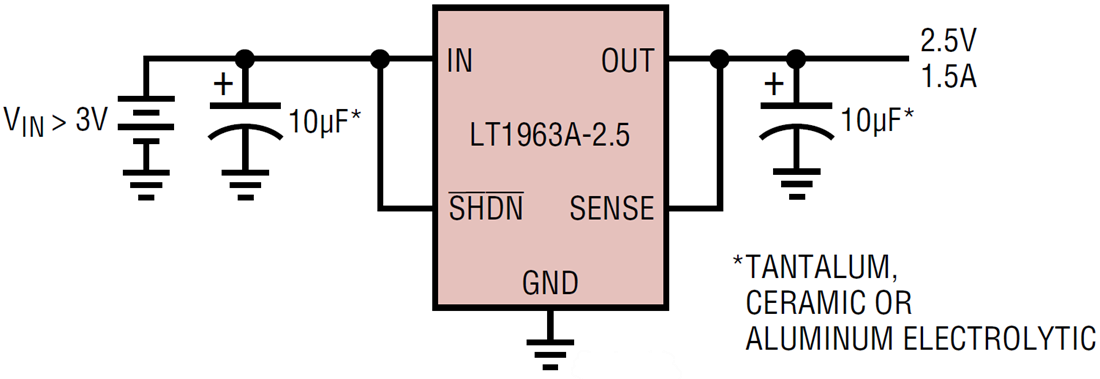

典型应用
发布日期: 2019-04-10
| 更新日期: 2023-09-25
