Analog Devices Inc. LT1997宽电压范围、增益可选放大器

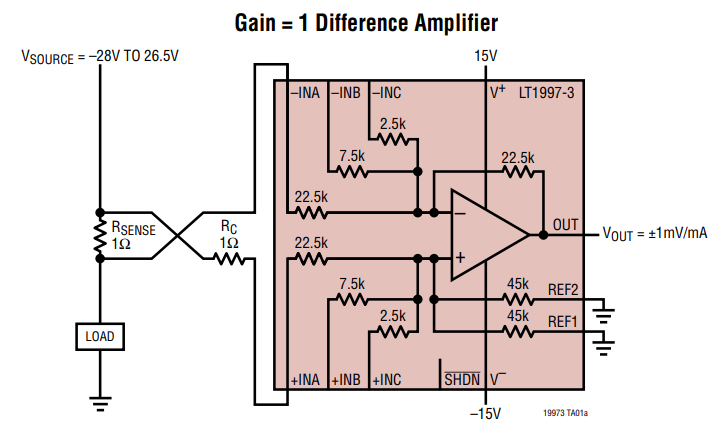

Analog Devices Inc. LT1997宽电压范围、增益可选放大器是用于精确放大电压的单芯片解决方案。LT1997将精密运算放大器与高匹配电阻相结合。LT1997非常适合用作差分放大器，其优异的电阻匹配可实现大于91dB的共模抑制比。

特性

LT1997-1特性
- 精密增益：高达80V/V
- 输入共模电压范围：V–至V– + 76V
- 最小CMRR：109dB（增益= 10）
- 最大增益误差（增益= 10）：0.012% (120ppm)
- 1ppm/°C的最大增益误差漂移
- 2ppm的最大增益非线性度
- 宽电源电压范围：3.3V至50V
- 轨到轨输出
- 350µA供电电流
- 65µV的最大运算放大器失调电压
- 650kHz –3dB带宽（增益= 10）
- 低功耗关断：20µA
- 节省空间的MSOP和DFN封装
LT1997-2特性
- 精密衰减：增益= 0.1、0.2、0.25
- 共模电压范围：±255V
- 最小CMRR：105dB（增益= 0.1）
- 0.006% (60ppm) 的最大增益误差
- 1ppm/°C的最大增益误差漂移
- 2ppm的最大增益非线性度
- 宽电源电压范围：3.3V至50V
- 轨到轨输出
- 350µA供电电流
- 80µV的最大运算放大器失调电压
- 1MHz –3dB带宽（增益= 0.1）
- 低功耗关断：20µA
- 节省空间的MSOP和DFN封装

LT1997-3特性
- 引脚可配置为差分放大器、反相
- 放大器或同相放大器
- 91dB的最低直流CMRR（增益 = 1）
- 65dB的交流CMRR（100kHz，增益 = 1）
- 0.006% (60ppm) 的最大增益误差（增益 = 1）
- 1ppm/°C的最大增益误差漂移
- 2ppm的最大增益非线性度
- ±160V的共模电压范围
- 宽电源电压范围：3.3V至50V
- 轨到轨输出
- 350µA供电电流
- 60µV的最大运算放大器失调电压
- 1.1MHz至3dB带宽（增益 = 1）
- 低功耗关断：20µA
- 节省空间的MSOP和DFN封装

View Results ( 24 ) Page

物料编号	描述	en - 输入电压噪声密度	3dB带宽
LT1997HMS-3#PBF	精密放大器 Prec, Wide V Rng Gain Sel Amp	50 nV/sqrt Hz	1100 kHz
LT1997HDF-3#PBF	精密放大器 Prec, Wide V Rng Gain Sel Amp	50 nV/sqrt Hz	1100 kHz
LT1997HMS-2#PBF	精密放大器 Prec, Wide V Rng Gain Sel Amp	40 nV/sqrt Hz	1.1 MHz
LT1997IMS-2#PBF	精密放大器 Prec, Wide V Rng Gain Sel Amp	40 nV/sqrt Hz	1.1 MHz
LT1997IDF-2#PBF	精密放大器 Prec, Wide V Rng Gain Sel Amp	40 nV/sqrt Hz	1.1 MHz
LT1997IDF-1#PBF	精密放大器 Precision, High Voltage Difference/Curre	22 nV/sqrt Hz	300 kHz
LT1997IDF-3#PBF	精密放大器 Prec, Wide V Rng Gain Sel Amp	50 nV/sqrt Hz	1100 kHz
LT1997IMS-1#PBF	精密放大器 Precision, High Voltage Difference/Curre	22 nV/sqrt Hz	300 kHz
LT1997IMS-3#PBF	精密放大器 Prec, Wide V Rng Gain Sel Amp	50 nV/sqrt Hz	1100 kHz
LT1997HMS-1#PBF	精密放大器 Precision, High Voltage Difference/Curre	22 nV/sqrt Hz	300 kHz

发布日期: 2018-12-11 | 更新日期: 2023-02-14
