Analog Devices Inc. LT1999双向电流检测放大器

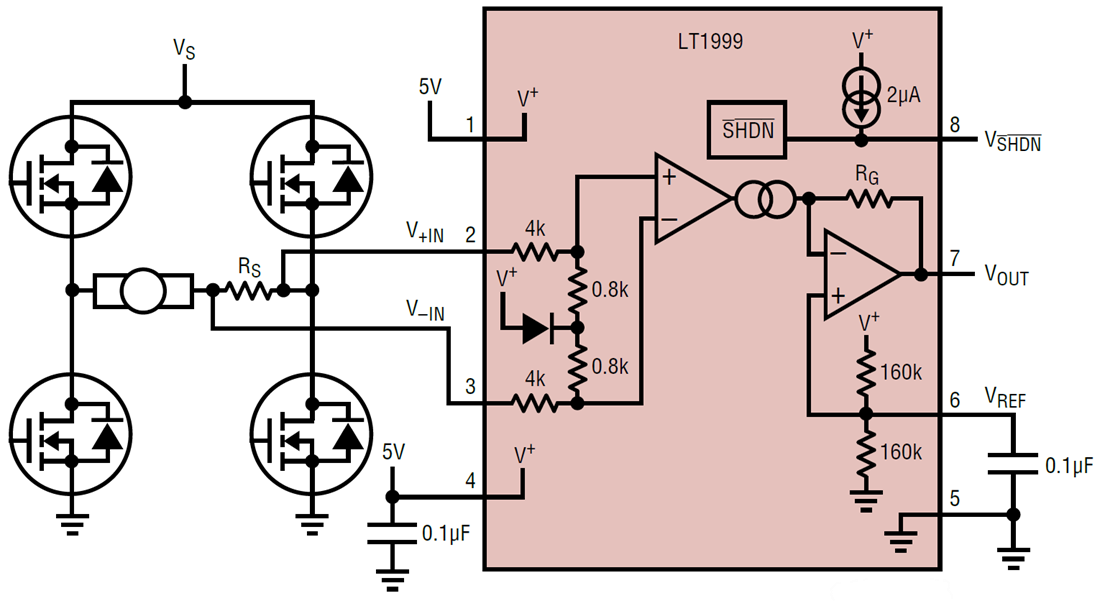

Analog Devices LT1999双向电流检测放大器设计用于在宽共模范围内监视双向电流。该器件提供三种增益选项（10V/V、20V/V和50V/V）。LT1999通过一个外部电阻分流器检测电流，并产生一个输出电压，可指示检测电流的数值和方向。输出电压以位于电源电压与接地线之间的中间电压为参考电位，或者也可以采用一个外部电压来设定参考电平。LT1999具有一个2MHz带宽和一个–5V至80V的共模输入范围，因而适用于监视H桥电机控制器中的电流、开关电源、螺线管电流以及电池充电电流（从完全充电到电量耗尽）。
