Analog Devices Inc. LT3002 No-Opto隔离型反激式转换器
Analog Devices Inc. LT3002 No-Opto隔离型反激式转换器是一款单片微功耗隔离型反激式转换器。该器件直接从一次侧反激波形对隔离式输出电压进行采样，因此无需借助第三个绕组或光隔离器来实现稳压。输出电压通过两个外部电阻和第三个可选的温度补偿电阻进行编程。边界模式操作提供了具有卓越负载调节性能的小型磁性解决方案。低纹波突发模式操作可在轻负载条件下保持高效率，同时最大限度地抑制输出电压纹波。一个3.6A、65V DMOS电源开关与所有高压电路和控制逻辑集成在一个散热增强型8引脚SO封装中。
LT3002在4V至36V的输入电压范围内工作，并提供高达10W的隔离输出功率。该器件的集成度高，采用边界和低纹波突发模式，因此是一套简单易用、具有低元件数量、适用于隔离式供电的高效率应用解决方案。
特性
- 输入电压范围：4V至36V
- 3.6A/65V内部DMOS电源开关
- 低静态电流
- 在重载时以准谐振边界模式运行
- 轻负载下低纹波Burst Mode®工作
- 最小负载小于完整输出的0.5%（典型值）
- 无需变压器第三绕组或光隔离器进行输出电压调节
- 精确EN/UVLO阈值和迟滞
- 温度补偿，用于输出二极管
- 输出短路保护
- 散热增强型8引脚SO封装
应用
- 隔离型汽车、工业和医疗电源
- 隔离式辅助/内务处理电源

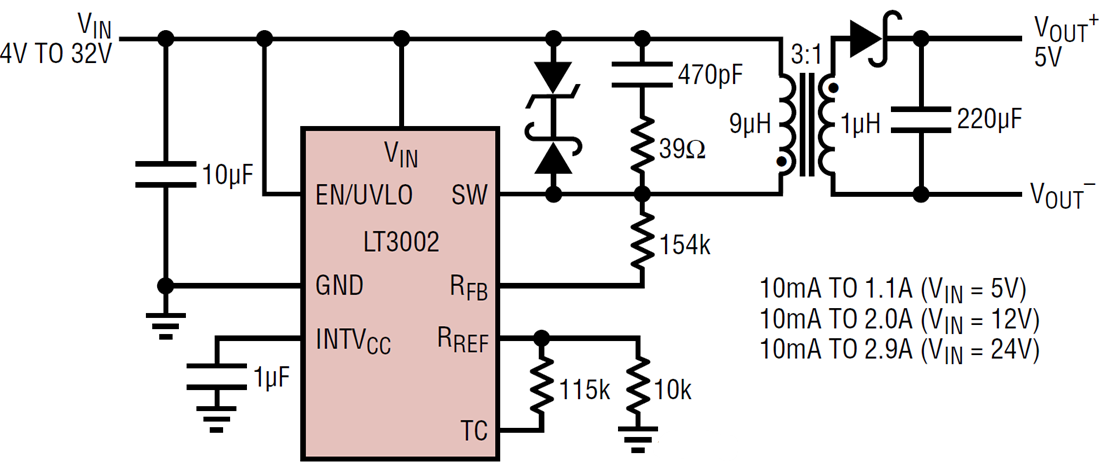

典型应用
发布日期: 2019-09-26
| 更新日期: 2024-10-14
