Analog Devices Inc. LT3040电压输出基准/DAC
Analog Devices Inc. LT3040电压输出基准/DAC是一款采用独特架构的缓冲器，旨在保持基准或DAC的精度和准确度，同时提供高达200mA的电流。该器件采用ADI的超低噪声和超高PSRR架构，可为噪声敏感型高准确度系统供电。LT3040设计用作电压输出基准/DAC的高级电压缓冲器，具有极低的1/f噪声和非常低的宽带噪声。该器件还在宽频率范围内具有出色的PSRR和低压差性能 - 200mA拉电流时具有350mV的典型压差。
工作静态电流标称值为2.5mA，关断时降至< 1μA。LT3040在保持单位增益运行的同时具有宽输出电压范围（0V至15V），从而提供几乎恒定的输出噪声、PSRR、带宽以及负载调整率，且不受VIN电压影响。此外，该缓冲器还具有可编程电流限制、快速启动能力和用于在输出端指示故障的FAULT标记。LT3040可在采用最小4.7μF的陶瓷输出电容器时保持稳定。内置保护特性包括反向电源电压保护、反向电流保护、带折返的内部电流限制和带迟滞的热限制。LT3040采用耐热性能增强型12引脚MSOP封装和10引脚3mm × 3mm DFN封装。
特性
- 超低宽带噪声：1.2µVRMS（10Hz至100kHz）
- 超低1/f噪声：0.6µVP-P（0.1Hz至10Hz）
- 超低点噪声：在1kHz及以上时为4nV/√Hz
- 超高PSRR：1MHz时为73dB
- 超低输入失调电压：125µV
- 输出拉电流：200mA
- 宽输入电压范围：1.8V至20V
- 轨到轨输出电压范围：0V至15V
- 单电容器可改善噪声和PSRR
- VIN引脚快速启动
- FAULT标记
- 高带宽：1MHz
- 低压差：350mV
- 可编程电流限制
- 精密使能/UVLO
- 可并联多个器件以降低噪声、增加电流
- 带折返的内部电流限制
- 最小4.7μF的陶瓷输出电容器
- 反向电源和反向电流保护
- 带迟滞的热限制
- 10引脚3mm × 3mm DFN和12引脚MSOP封装
应用
- 高速/高精度数据转换器
- 高精度电压基准
- 极低噪声仪器仪表

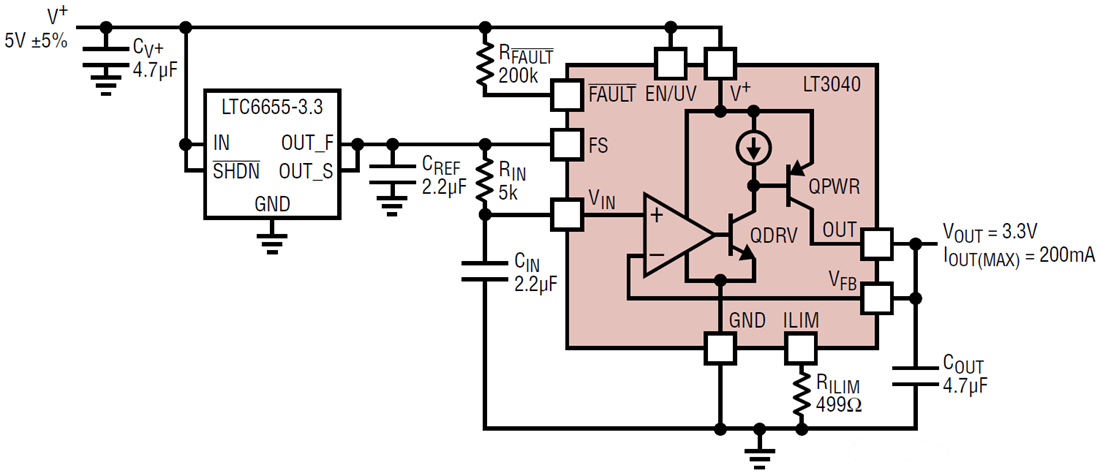

典型应用
发布日期: 2019-12-11
| 更新日期: 2025-03-25
