Analog Devices Inc. LT3046 评估套件
Analog Devices LT3046评估套件采用LT3046 20V 、200mA超低噪声、超高电源抑制比 (PSRR)、低压差 (LDO) 线性稳压器。LT3046评估板的工作电压输入范围为3.8V至20V，最大输出电流为200mA。该稳压器不仅具有超低噪声和超高PSRR，还具有可编程电源正常功能和可编程电流限制。通过检测ILIM引脚电压也可实现电流监控。内置保护功能包括反向电池保护、反向电流保护、具有折返功能的内部电流限制以及带迟滞的温度限制。
特性
- 输入电压范围：3.8V至20V
- 电阻编程3.32V输出电压
- 最大输出电流：200mA
- BNC连接器，用于噪声和PSRR测量
- 电阻编程电源良好
- 电阻器可编程电流限制、电流监控和UVLO
- 热增强型12引脚、3mm x 3mm DFN封装
应用
- 射频电源，包括PLL、VCO、混频器、LNA和PA
- 极低噪声仪器仪表
- 高速/高精度数据转换器
- 开关电源用后稳压器
必要设备
- 直流电源
- 电压和电流测量用万用表
- 电子或电阻性负载

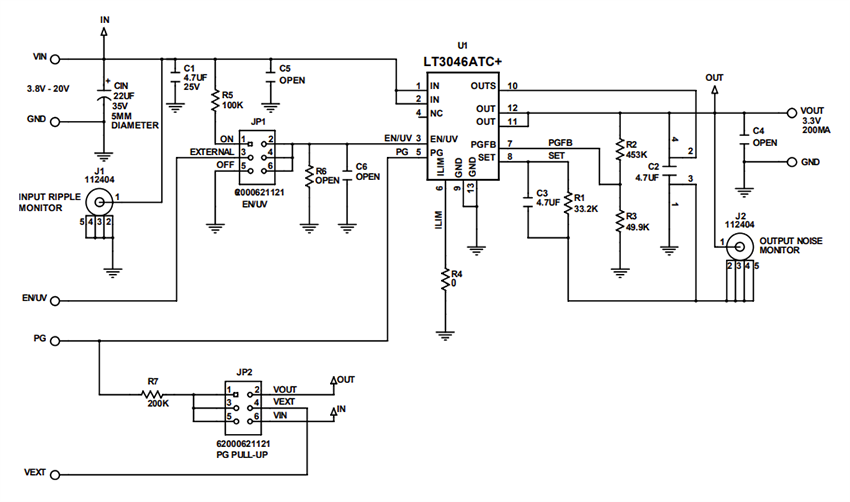

示意图
发布日期: 2024-02-27
| 更新日期: 2025-07-06
