Analog Devices Inc. LT304x PSRR线性稳压器
Linear Technology/Analog Devices LT304x PSRR线性稳压器是一款高性能低压差稳压器，采用超低噪声和超高PSRR架构，适用于为噪声敏感型应用供电。该款稳压器设计用作后随一个高性能电压缓冲器的精密电流基准。LT304x可进行并联以进一步降低噪声、增加输出电流以及在PCB上散播热量。
特性
- 超低RMS噪声：0.8μVRMS（10Hz至100kHz）
- 超低点噪声：2nV/√Hz (10kHz)
- 超高PSRR
- 宽输入电压范围：1.8V-20V
- 单个电容器改善噪声和PSRR
- 100μA SET引脚电流：1%初始精度
- 单电阻器可对输出电压进行编程
- 高带宽：1MHz
- 可编程电流限值
- 低压差
- 输出电压范围：0V-15V
- 可编程电源良好
- 快速启动能力
- 可并联多个器件以降低噪声、增加电流
- 精密使能/UVLO
- 带折返的内部电流限制
- 反向电池和反向电流保护
- 12引脚MSOP封装和10引脚3mm x 3mm DFN封装
应用
- RF电源：PLL、VCO、混频器、LNA、PA
- 极低噪声仪表
- 高速/高精度数据转换器
- 医疗应用：成像、诊断
- 高精度电源
- 用于开关电源的后置稳压器
Technical Articles
- How to Select the Best Power Solution for RF Signal Chain Phase Noise Performance
Proper choice of power modules is paramount and can lead to as much as a 10dB improvement of phase noise at 10kHz offset so knowing the correct power solution to choose is important for optimizing your RF signal chain.
- Designing a 10BASE-T1L Single-Pair Ethernet Condition Monitoring Vibration Sensor
This article discusses how to design a tiny, shared power and data interface (PoDL) for a CbM sensor, including power supply design, mechanical design, MEMS sensor selection, and software for a complete sensor solution. - Negative Linear Regulator Features 0.8µV RMS Noise and 74dB Power Supply Rejection Ratio at 1MHz

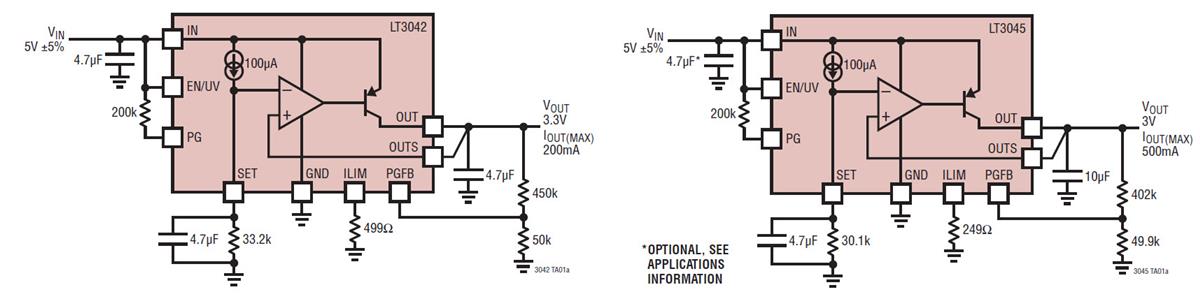

典型应用
