Analog Devices Inc. LT3072 LDO线性稳压器
Analog Devices Inc. LT3072低压差（LDO）线性稳压器是一款双通道稳压器，每通道2.5A，可提供低电压和UltraFast™瞬态响应。LT3072稳压器采用独特的跟踪功能（VIOC），可控制为输入供电的上游降压稳压器。功能包括内部保护功能，例如欠压锁定（UVLO）、过压锁定（OVLO）、反向电流保护、电流限制和热关断。此系列LDO线性稳压器采用薄型（0.75mm）36引脚4mmx7mm QFN封装。LT3072线性稳压器提供独立的数字可选输出电压，在0.6V至1.2V范围内增量为50mV，在1.2V至2.5V范围内增量为100mV。此系列线性稳压器非常适合用于高性能FPGA、微处理器和敏感射频通信电源应用。
特性
- 双路和独立2.5A输出
- 压差电压：80mV
- 低输出噪声：12µVRMS（10Hz至100kHz）
- 数字可编程VOUT ：0.6V至2.5V
- 在整个负载、线路和温度范围内输出容差为±1.25%/±1.5%
- 模拟输出裕度范围：±10%
- 可并联多个器件以获得更大电流
- 可编程精度电流限制：±7%
- 输出电流监控器：IMON =IOUT/3000
- 高频PSRR：30dB（1MHz时）
- 搭配陶瓷输出电容器（最小10µF）可稳定工作
- VIOC 引脚控制降压转换器，以维持低功耗并优化效率
- 电源良好（PWRGD）/欠压锁定（UVLO）标记
- 电流限制和热关断保护
- 温度监控器
- 36引脚4mm×7mm QFN封装
应用
- FPGA、数字信号处理器（DSP）和微处理器电源
- 低噪声射频电源
- 高速服务器和存储设备
- 降压后稳压和电源隔离

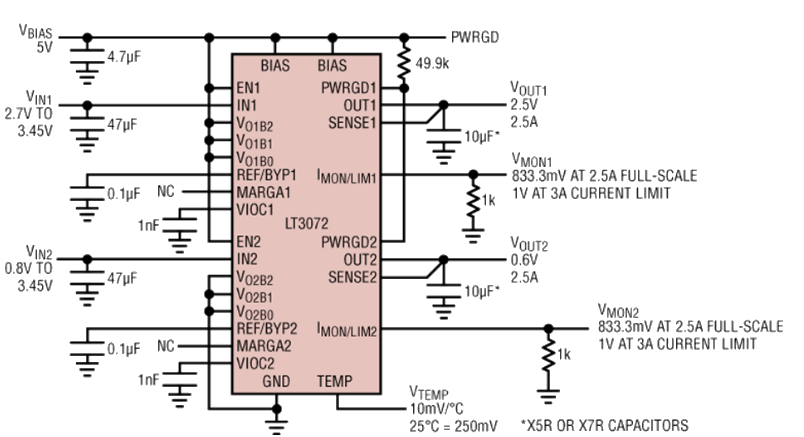

应用方框图
压差电压与负载电流特性
发布日期: 2020-04-23
| 更新日期: 2025-01-28
