Analog Devices Inc. LT3073低压差超快线性稳压器

Analog Devices Inc. LT3073压差超快线性稳压器是一款具有低电压和超低噪音的超快瞬态响应线性稳压器，可提供高达3A电源和45mV压差典型值。该器件内置4.7µF参考旁路电容器，可将电压噪音降至1.2µVRMS 。LT3073非常适合用于为高性能FPGA、数据转换器、射频以及噪声敏感型信号链应用供电。

ADI LT3073压差超快线性稳压器可在0.5V至1.2V范围提供50mV增量的数字可选输出电压，在1.2V至1.8V范围内提供100mV电压增量，以及在2V、2.5V、3V、3.3V和4.2V时提供分离电平电压。该器件的单位增益运行能够提供几乎恒定的输出噪音、PSRR、带宽以及与设定输出电压无关的负载调节。此外，LT3073还包含独特的跟踪功能 (VIOC)，用以控制上行开关稳压器，从而维持LT3073的电压恒定，确保功耗最低。

内置保护包括UVLO、内部限流值和带迟滞的热关断。

LT3073采用紧凑型22引脚（3mm x 4mm）LQFN 封装（采用QFN占位的层压封装）。

特性

  • 超低RMS噪声：1.2μV RMS（10Hz至100kHz）
  • 超低点噪声：10kHz时为3nV/√
  • 0.1Hz至10Hz超低1/f噪声：7µVP-P
  • 1MHz高频PSRR：52dB
  • 超快瞬态响应
  • 压差典型值：45mV
  • 数字可编程VOUT ：0.5V至4.2V
  • 输出容差：在整个电压、线路和温度范围内为±1.5%
  • 3A精密电流监控器：±3%
  • 3A可编程电流限制：±3%
  • 输入电压范围：0.6V至5.5V
  • 数字输出阈值：±2.5%
  • 稳定搭配陶瓷输出电容器（最小10µF）
  • 可并联多个器件以获得更大电流
  • VIOC引脚可控制上行开关转换器
  • 精密使能/欠压锁定 (UVLO)
  • 电源正常 (PG) 标签
  • 温度监控器
  • 22引脚 (3mm x 4mm) LQFN封装

应用

  • PLL、VCO、混频器、LNA、PA的射频电源
  • 高速/高精度数据转换器
  • 低噪声仪表
  • 用于开关电源的后置稳压器
  • FPGA和DSP电源
  • 医疗应用

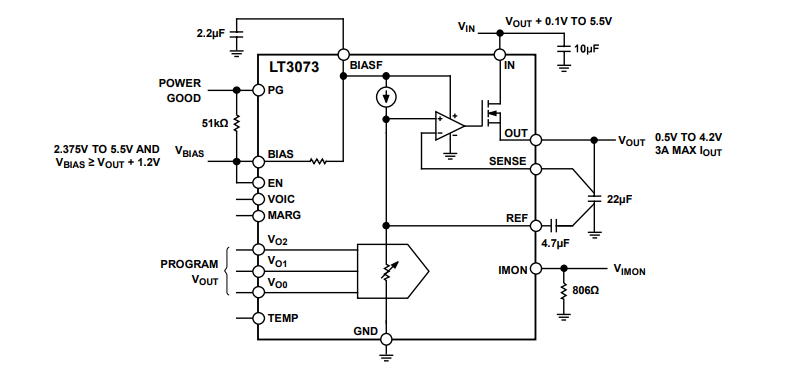

简化应用图

应用电路图 - Analog Devices Inc. LT3073低压差超快线性稳压器

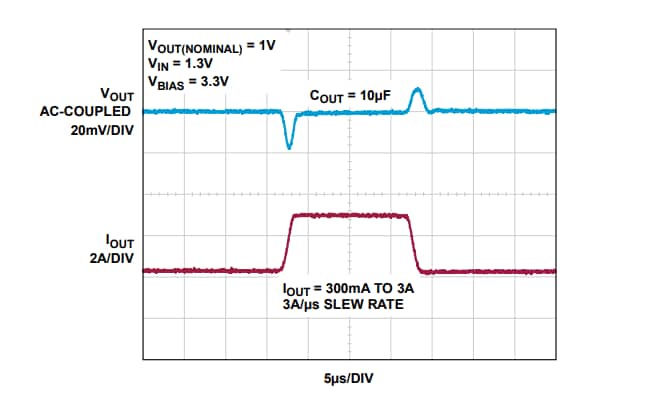

瞬时响应

性能图表 - Analog Devices Inc. LT3073低压差超快线性稳压器
