Analog Devices Inc. LT3092可编程双端子电流源
Analog Devices Inc. LT3092可编程双端子电流源仅需两个电阻器即可设置一个在0.5mA至200mA之间的输出电流。采用多种模拟技术，能够主动编程输出电流。LT3092无需输入和输出电容器即可稳定工作，具有高直流和交流阻抗。该特性允许在本质安全应用中运行。SET引脚具有1%的初始精度和低温度系数。电流稳定度优于10ppm/V（从1.5V至40V）。
Analog Devices Inc.的LT3092可以工作在双端子电流源配置下与信号线串联。它非常适合用于驱动传感器、远程电源，以及用作本地电源的精密电流限制器。内部保护电路包括反向电池和反向电流保护、电流限制和热限制。LT3092采用8引线TSOT-23、3引线SOT-223和8引线3mm × 3mm DFN封装。
特性
- 可编程双端子电流源
- 最大输出电流：200mA
- 宽输入电压范围：1.2V至40V
- 无需输入/输出电容器
- 电阻器比设置输出电流
- 1%初始SET引脚电流精度
- 方向电压保护
- 反向电流保护
- 典型线路调整率 <>
- 电流限制和热关断保护
- 采用8引线SOT-23、3引线SOT-223和8引线3mm × 3mm DFN封装
应用
- 双端子浮动电流源
- GND参考电流源
- 可变电流源
- 在线限制器
- 本质安全电路
视频

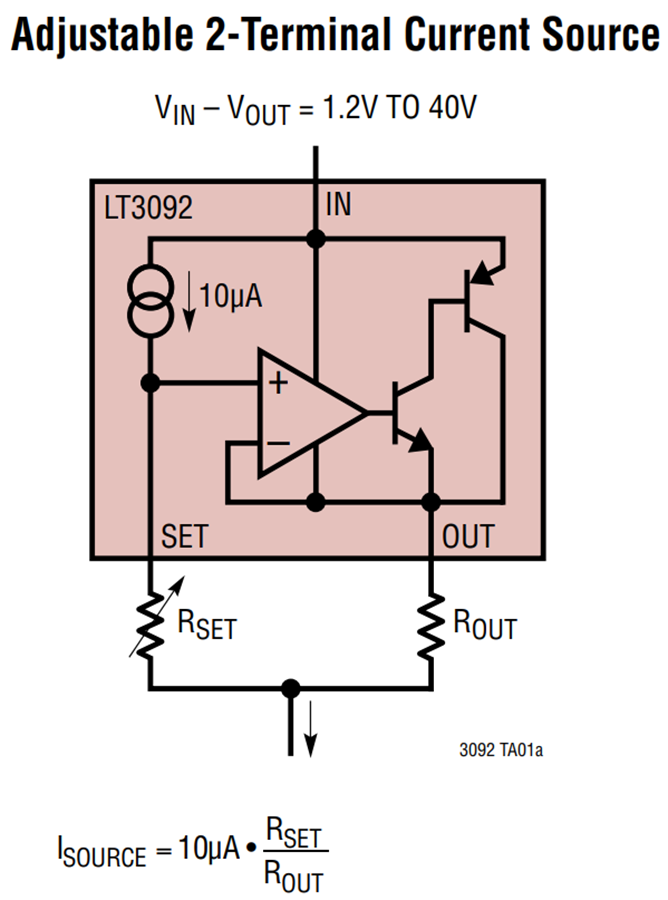

典型应用
