Analog Devices Inc. LT3093负线性稳压器
Analog Devices Inc. LT3093负线性稳压器是一款高性能、低压差、负线性稳压器，采用ADI的超低噪声和超高PSRR架构，可为噪声敏感型应用供电。该器件可以轻松并联以进一步降低噪声、增加输出电流以及在PCB上散热。
LT3093可在典型的190mV电压差下提供200mA电流。工作静态电流标称值为2.35mA，关断时降至3µA。该器件的误差放大器具有宽输出电压范围（0V至19.5V），并采用单位增益。借助该特性，可提供与编程输出电压无关的、几乎恒定的输出噪声、PSRR、带宽和负载调整。其他特性包括双极性使能引脚、可编程限流值、快速启动功能以及用于指示输出电压调节的可编程电源正常。该稳压器具有跟踪功能，可控制上游电源，以保持LT3093两端的恒定电压，从而最大限度地降低功耗并优化PSRR。
LT3093采用电容值低至4.7µF的陶瓷输出电容器稳定工作。内置保护包括带折返的内部限流值和带迟滞的热限制。LT3093采用散热增强型12引脚MSOP和3mm × 3mm DFN封装。
特性
- 超低RMS噪声：0.8µVRMS（10Hz至100kHz）
- 超低点噪声：10kHz时为2.2nV/√Hz
- 超高PSRR：1MHz时为73dB
- 输出电流：200mA
- 宽输入电压范围：-1.8V至-20V
- 单电容器可改善噪声和PSRR
- 100µA SET引脚电流：±1%初始精度
- 单电阻器可对输出电压进行编程
- 可编程限流值
- 低压差：190mV
- 输出电压范围：0V至–19.5V
- 可编程电源正常和快速启动
- 双极性精密使能/欠压锁定 (UVLO) 引脚
- VIOC引脚控制上游稳压器，以最大限度地降低功耗，并优化PSRR
- 电容值低至4.7µF的陶瓷输出电容器
- 12引脚MSOP和3mm × 3mm DFN封装
应用
- 射频和精密电源
- 极低噪声仪器仪表
- 高速/高精度数据转换器
- 医疗应用：诊断和成像
- 用于开关电源的后置稳压器

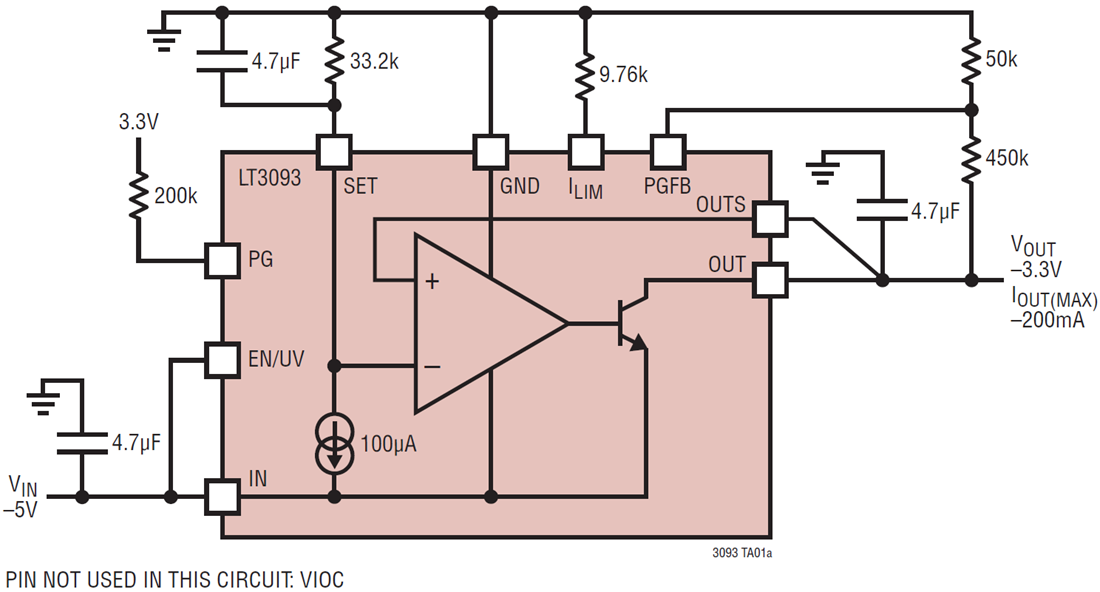

典型应用
