Analog Devices Inc. LT3097低压差线性稳压器
Analog Devices Inc. LT3097低压差线性稳压器采用超低噪声和超高电源抑制比 (PSRR) 架构为噪声敏感型应用供电。该正负双通道高性能低压差线性稳压器提供高达500mA电流和典型值为260mV/235mV（正/负）的压差电压。关闭时，该器件工作静态电流从标称值2.2mA/2.35mA（正/负）降至0.3 µ A/3 µ A（正/负）。
ADI LT3097低压差线性稳压器具有0V至15V正向电压和0V至-19.5V负向电压宽输出电压范围。该放大器通过给每个通道加最小10μF陶瓷式输出电容器来稳定。内置的保护有内部带折返的电流限制和带迟滞的热限制。正向电压稳压器还设置有反向电池保护和反向电流保护。
LT3097采用热增强型22引脚6mm × 3mm塑料两方扁平无引线 (DFN) 封装。
特性
- 超低输出RMS噪声：0.8μVRMS（10Hz至100kHz时）
- 超低输出噪声频谱密度：2nV/√Hz（正向）和2.2nV/√Hz（负向）（10kHz时）
- 超低1/f噪声：10µVp-p（正向）和3.2µVp-p（负向）（0.1Hz至10Hz时）
- 超高PSRR：76dB（正向）和74dB（负向）（1MHz时）
- 输出电流：500mA
- 宽输入电压范围：±1.8V至±20V
- 每通道用单个电容器改善噪声和PSRR
- SET引脚电流：100µA，初始精度±1%
- 每通道用单个电阻器编程输出电压
- 可编程电流限制
- 低压差电压：260mV（正向）和235mV（负向）
- 输出电压范围：0V至15V（正向）和0V至-19.5V（负向）
- 可编程电源良好
- 快速启动能力
- 精度使能/欠压锁定 (UVLO)
- 内部带折返的电流限制
- 最小10µF陶瓷式输出电容器
- 紧凑、薄型、22引线、6mm × 3mm、塑料DFN封装
应用
- 双极超低噪声电源
- RF电源，包括锁相环、压控振荡器、混频器、低噪声放大器和功率放大器
- 低噪音仪器
- 高速和高精度数据转换器
- 医疗应用，包括成像和诊断
- 高精度电源
- 开关电源后置稳压器
PSRR对比 频率

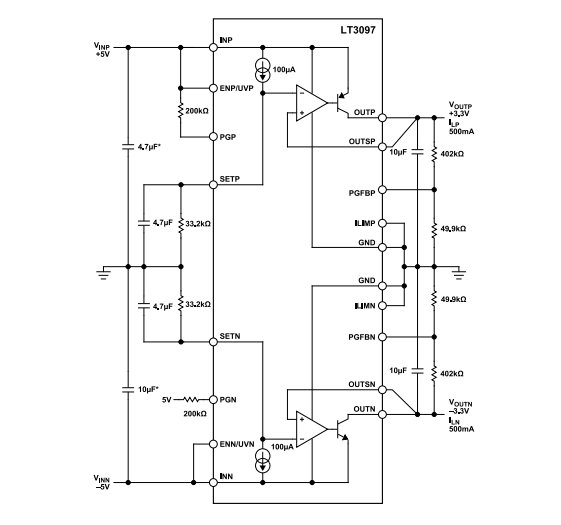

典型应用
发布日期: 2023-04-07
| 更新日期: 2023-05-09
