Analog Devices Inc. LT3652功率跟踪2A电池充电器
Analog Devices Inc. LT3652功率跟踪2A电池充电器设计用于太阳能电源，在4.95V至32V输入电压范围内工作。LT3652电池充电器具有恒定电流/恒定电压充电规格，可从外部将最大充电电流设置为高达2A。此外，该充电器提供3.3V浮动电压反馈参考，可通过电阻分压器对任何高达14.4V的电池浮动电压进行编程。
LT3652采用输入电压调节环路，如果输入电压降至一个编程电平（由一个电阻分压器来设定）以下，则该输入电压调节环路将减小充电电流。当LT3652由一块太阳能电池板来供电时，输入调节环路将用于把太阳能电池板保持在峰值输出功率。
可以通过配置使LT3652电池充电器在充电电流降至编程最大值的1/10 (C/10) 以下时终止充电操作。当充电操作终止时，该器件将进入低电流 (85μA) 待机模式。如果电池电压下降至编程浮动电压以下达2.5%，则自动再充电特性将启动一个新的充电周期。LT3652还设有一个可编程安全定时器，用于在达到所需时间后以小于C/10的电流进行“Top-Off”型充电。
特性
- 提供用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
- 宽输入电压范围：4.95V至32V（40V绝对最大值）
- 可编程充电速率高达2A
- 可由用户选择的充电终止：C/10或内置充电终止定时器
- 可采用电阻器设置高达14.4V的浮动电压支持锂离子/锂聚合物电池、LiFePO4（磷酸铁锂）电池、SLA（密封铅酸）电池化学组成
- 当电池电压≤4.2V时无需VIN阻断二极管
- 固定频率：1MHz
- 浮动电压参考精度：0.5%
- 充电电流精度：5%
- 检测精度：2.5% C/10
- 二进制编码集电极开路状态引脚
- 散热增强型12引脚3mm x 3mm DFN和MSE封装
应用
- 太阳能供电应用
- 远程监控站
- LiFePO4（磷酸铁锂）应用
- 便携式手持仪器
- 12V至24V汽车系统
视频

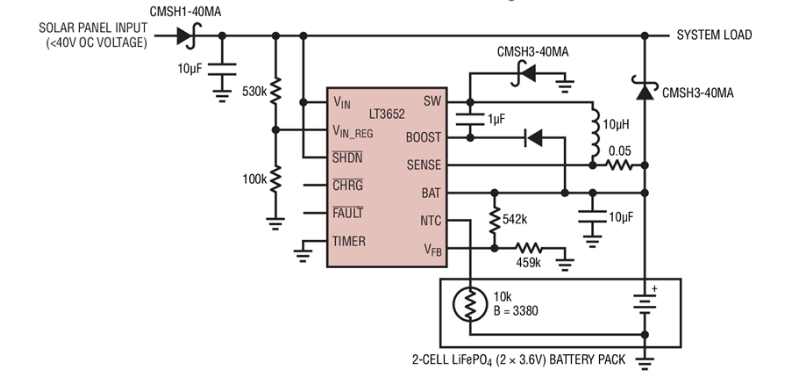

框图
