Analog Devices Inc. LT4200 50A热插拔E-Fuse
Analog Devices Inc. LT4200 50A热插拔E-Fuse是用于热插拔应用的集成解决方案，支持从带电背板安全插入和拔出电路板。此器件在单个封装中集成了热拔插控制器、功率MOSFET和电流检测电阻器，适用于小外形尺寸应用。MOSFET安全工作区在生产中经过了测试，保证耐受热拔插应用中的应力。
Analog Devices Inc. LT4200可在高达85°C环境温度下以50A连续运行。它提供单独的浪涌电流控制，提供准确的±12%、57A输出折返电流限制。该电流限制阈值可通过ISET引脚动态调整。其他特性包括一个用于接地参考电流检测的电流监控器输出、一个MOSFET温度监控器输出。还提供热限制、过压、欠压和电源良好监控。
特性
- 电路板可以安全地插入带电背板中
- 宽工作电压范围：2.9V至15.0V
- 保证的安全工作区：7.5W√s
- 1.2mΩ MOSFET，带电流检测元件
- ±4%电流监视器输出
- 可调节电流限制阈值
- 温度监控器输出
- 过热保护
- 故障前可调限流定时器
- 电源良好和故障输出
- 可调浪涌电流控制
- 过压和欠压保护准确度±2.5%
- 采用36引脚 (5mm x 8mm) QFN封装
应用
- 高可用性服务器
- 固态硬盘

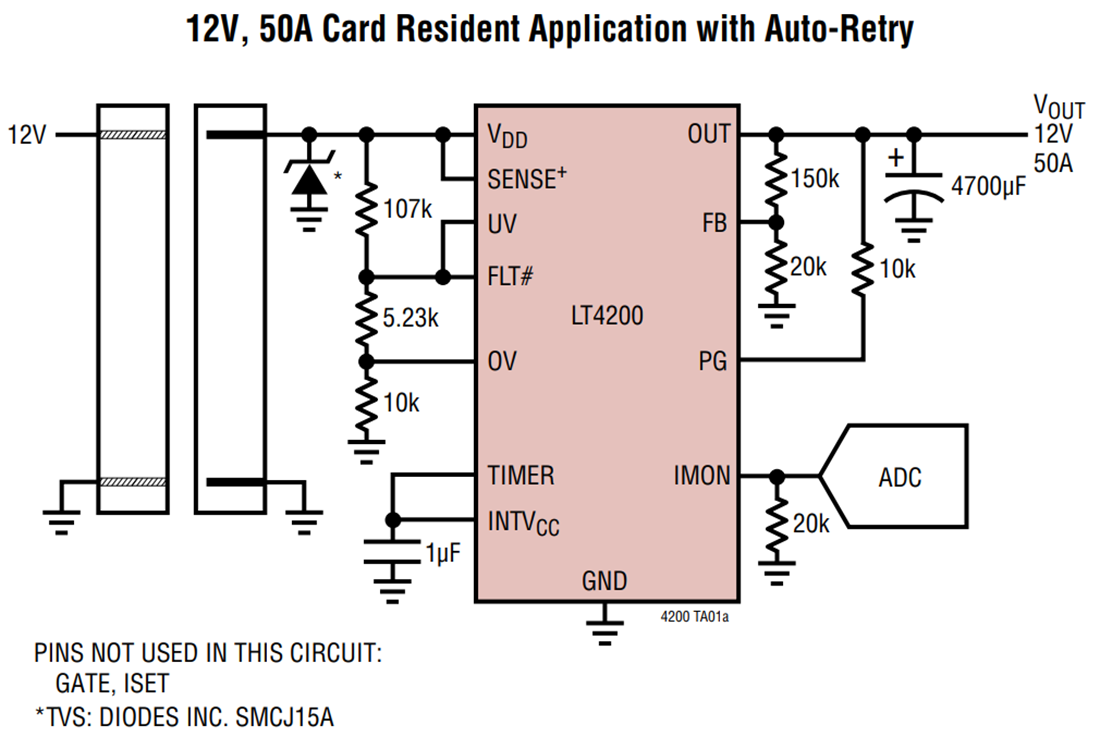

典型应用
发布日期: 2022-01-17
| 更新日期: 2022-08-30
