Analog Devices Inc. LT6372-0.2/1仪表放大器
Analog Devices Inc. LT6372-0.2/1仪表放大器是一款增益可编程、高精度漏斗器件，具有电平移位和输出钳位。这些高精度放大器可以检测到较小信号，简化了校准要求，尤其是在整个温度范围内。LT6372-0.2/1放大器将各种特性集成到LT6370中，进一步提高了精度，简化了与ADC的连接。这些仪表放大器采用专有的高性能双极工艺，可实现业界领先的精度以及出色的长期稳定性。LT6372-0.2/1放大器经过激光微调，可实现极低输入失调电压 (60µV) 和高CMRR（80dB，G=0.2）。
LT6372-0.2/1仪表放大器具有集成输入RFI滤波器、输出钳位和输出电平移位。这些输出钳位引脚限制可施加到ADC输入的电压。LT6372-0.2/1的输入端集成了EMI滤波功能，可在出现恶劣的射频干扰时保持高精度。
LT6372-0.2/1仪表放大器采用紧凑型MS16E和20引脚3mm × 4mm QFN封装。这些仪表放大器的额定工作温度范围为-40°C至85°C和-40°C至125°C。典型应用包括桥式放大器、数据采集、热电偶放大器、应变计放大器、医疗仪器和换能器接口。
特性
- 单增益设置电阻：G=0.2至>200
- 出色的直流精度：
- 最大输入失调电压：60μV
- 输入失调电压漂移：0.6µV/°C（最大值）
- 低增益误差：0.012%（最大值，G=0.2）
- 低增益漂移：35ppm/°C（最大值，G>0.2）
- 高直流共模抑制比 (CMRR)：80dB（最小值，G=0.2）
- 集成输出钳位
- 集成输出电平移位
- 输入偏置电流：800pA（最大值）
- -3dB带宽：4MHz (G=0.2)
- 低噪声：
- 0.1Hz至10Hz噪声：0.2μVP-P
- 1kHz电压噪声：7nV/√Hz
- 集成输入射频干扰 (RFI) 滤波器
- 宽电源电压范围：4.75V至35V
- 温度范围：-40°C至85°C和-40°C至125°C
- MS16E和20引脚3mm x 4mm QFN封装
应用
- 桥式放大器
- 数据采集
- 热电偶放大器
- 应力计放大器
- 医疗仪器
- 传感器接口
- 差分至单端转换

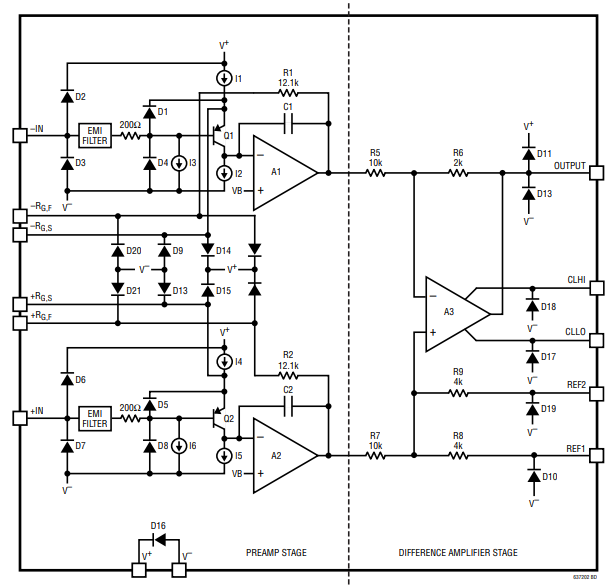

框图

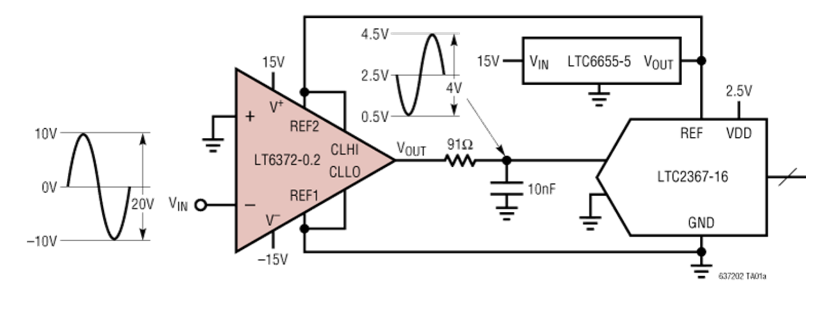

应用电路
发布日期: 2021-01-12
| 更新日期: 2022-03-11
