Analog Devices Inc. LT7101同步降压稳压器
Analog Devices Inc. LT7101同步降压稳压器是一款高效率、单片同步降压直流/直流转换器，采用恒定频率平均电流模式控制架构。该器件在4.4V至105V输入电压范围内工作，提供1V至VIN的可调稳压输出电压，以及高达1A的输出电流。
LT7101可在高频下运行，最小导通时间短，因此可以缩小电感器尺寸，即使在非常高的降压比下也能实现恒频运行。此外，LT7101可在100%最大占空比操作的情况下实现尽可能低的压差。在轻负载运行期间，可通过选择Burst Mode、脉冲跳跃或强制连续工作来优化转换器效率和输出纹波。
LT7101包含准确的高速平均电流设置和监控，无需外部检测电阻器。其他特性包括可最大限度提高效率的旁路LDO、固定或可调输出电压和回路补偿，以及多种旨在提高可靠性的保护特性。
特性
- 宽VIN范围：4.4V至105V（110V绝对最大值）
- 超低EMI/EMC辐射：符合CISPR 25标准
- IQ：2µA（将48VIN调节到3.3VOUT时）
- 快速准确的输出电流设置和监控，无需外部RSENSE
- 砖墙式限流值
- 最短导通时间：35ns
- 宽VOUT范围：1V至VIN
- 100%最大占空比操作
- 可编程固定频率：200kHz至2MHz
- 八种引脚可选固定（1.2V至15V）或可调输出电压
- 轻负载时可选择连续、脉冲跳跃或低纹波Burst Mode®操作
- 可与外部时钟PLL同步
- EXTVCC LDO采用VOUT = 3.3V至40V为芯片供电
- OPTI-LOOP®或固定内部补偿
- 输入和输出过压保护
- 散热增强型 (5mm × 6mm) QFN封装
应用
- 电池充电器和CC/CV电源
- 汽车和军事系统
- 工业、航空电子设备和重型设备
- 医疗器械和电信系统

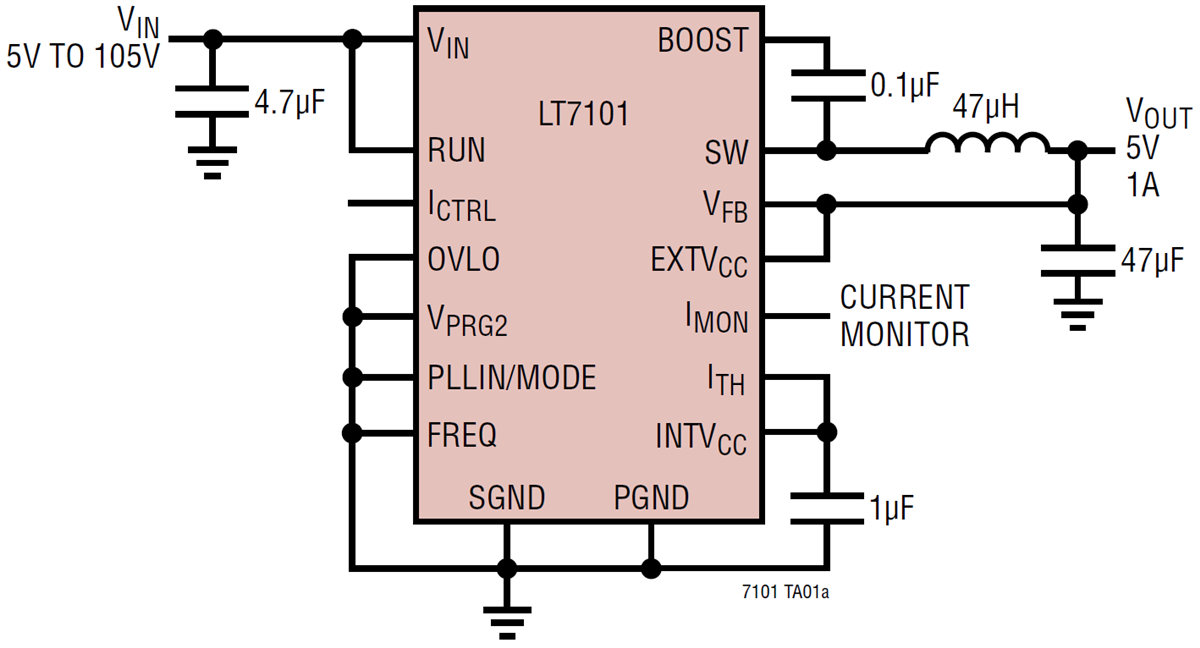

典型应用
发布日期: 2019-05-22
| 更新日期: 2024-01-08
