Analog Devices Inc. LTC7899开关稳压器控制器
Analog Devices LTC7899开关稳压器控制器是一款高性能DC-DC负转正控制器，可驱动所有N沟道同步MOSFET级，支持高达135V的输入电压。集成反馈电平转换器，只需两个电阻器即可轻松编程正输出电压。LTC7899也可配置为具有直通功能的升压 (Boost) 操作。LTC7899的栅极驱动电压可在5V至10V范围内编程，以便使用逻辑或标准级MOSFET来最大化效率。
低空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP® 补偿技术可在各种输出电容范围和ESR值下优化瞬时响应。用户可通过外部电阻器调整LTC7899的死区时间以获得裕度，或定制应用以获得更高的效率，并允许高频操作。
Analog Devices LTC7899还具有扩频操作功能，可显著降低输入和输出电源上的传导噪声和峰值辐射，使其更容易符合电磁干扰 (EMI) 标准。
特性
- 将负输入转换为正输出，并以接地作为基准进行调节
- 宽4V至135V VIN |+VOUT 范围（绝对最大值为140V）
- 内置反馈电平转换器，可使用两个电阻器轻松编程输出电压
- 可调栅极驱动器电平为5V至10V（OPTI-DRIVE，绝对最大值为14V）
- 可调驱动器电压UVLO
- 分离输出栅极驱动器，用于调节导通和关断驱动器强度
- 自适应或电阻可调死区时间
- 支持正输入至正输出升压，最高可达135V，带直通功能
- 启动后工作电压低至1 V
- 用于大功率多相操作的CLK输出
- 扩频频率调制
- 可编程频率范围：100 kHz至2.5 MHz
- 100kHz至2.5MHz相位锁定频率范围
- 28引脚（4 mmx5 mm）QFN封装
应用
- 工业电源系统
- 军事/航空电子
- 电信电源系统

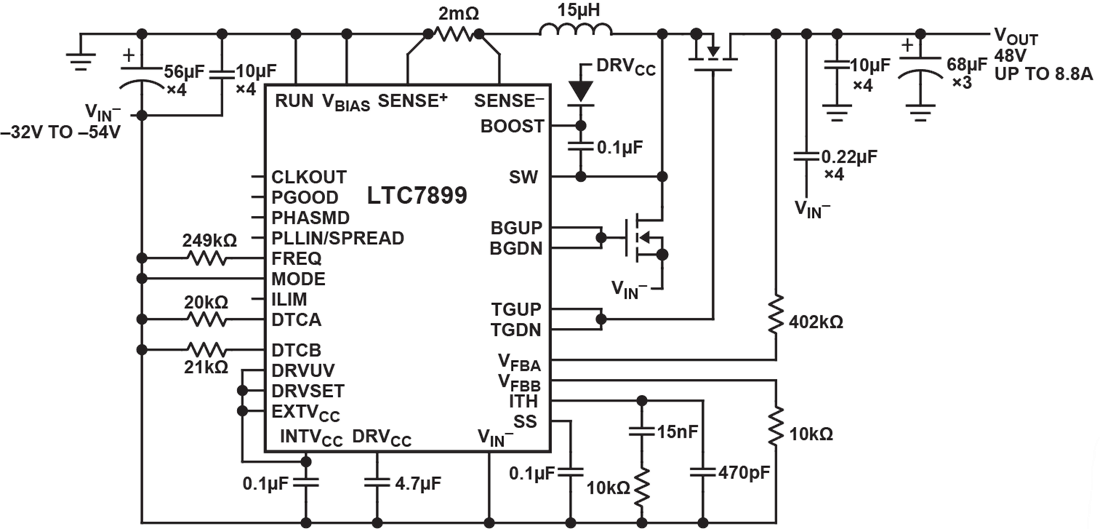

典型应用电路
