Analog Devices Inc. LT8338微功耗同步升压转换器

Analog Devices Inc. LT8338微功耗同步升压转换器为输入和输出（高达40V）提供高效率。LT8338同步单片升压稳压器在突发模式下仅消耗6μA静态电流。该操作在非常低的输出电流下保持高效率，同时保持输出纹波低于20mVP-P。

ADI LT8338开关频率可通过外部电阻器在300kHz至3MHz范围内进行设置。SYNC/MODE引脚支持同步到外部时钟。该引脚还用于在突发模式和脉冲跳跃模式之间进行选择，或启用扩频调制以降低EMI。EN/UVLO引脚设有精确的1V阈值，可用于为VIN UVLO编程或关闭部件。当VIN高于稳压VOUT时，LT8338进入100%占空比PassThru模式。LT8338还具有频率折返和内部软启动功能，用于启动时电感器电流控制。

特性

  • 宽输入电压范围：3.0V至40V
  • 突发模式®操作时低静态电流
    • IQ：<6µA
    • 输出纹波：<20mVP-P
  • 同步工作，实现高效率
  • 单片40V、240mΩ电源开关
  • 100%占空比PassThru™模式，用于升压预调节应用
  • 可调及可同步范围：300kHz至3MHz
  • 扩频，降低EMI/EMC辐射
  • 精确EN/UVLO
  • 内部补偿
  • 20MΩ内部反馈分压器
  • 输出电压高达40V
  • 采用10引脚MSOP封装
  • 正在进行AEC-Q100汽车类认证

应用

  • 工业和汽车电源
  • 电池供电系统
  • 通用升压

典型应用

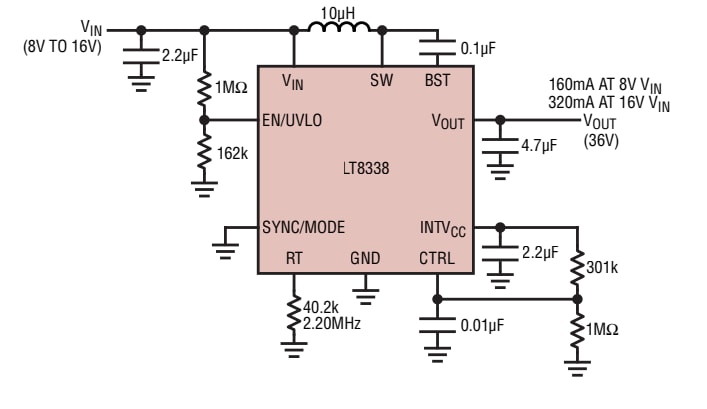

应用电路图 - Analog Devices Inc. LT8338微功耗同步升压转换器

框图

框图 - Analog Devices Inc. LT8338微功耗同步升压转换器
发布日期: 2021-06-22 | 更新日期: 2022-03-11
