Analog Devices Inc. LT833x转换器
Linear Technology/Analog Devices LT833x转换器是一款电流模式直流/直流转换器，能够采用单个反馈引脚产生正或负输出电压。设计人员可将该器件配置为升压/SEPIC/反激式/负输出转换器，消耗的静态电流低至6μA。
借助低纹波突发模式 (Burst Mode®)，可确保高效运行，同时在典型应用中保持输出纹波低于15mV/20mV。LT833x采用内部补偿电流模式架构，可在各种开关频率下以及很宽的输入和输出电压范围内实现稳定工作。
特性
- 宽输入电压范围
- 输入电压范围：3V至40V (LT8330)
- 输入电压范围：4.5V至100V (LT8331)
- 输入电压范围：3V至25V (LT8335)
- 超低静态电流和低纹波突发模式 (Burst Mode®) 运行：IQ = 6μA
- 电源开关
- 1A、60V电源开关 (LT8330)
- 0.5A、140V电源开关 (LT8331)
- 2A、28V电源开关 (LT8335)
- 利用单个反馈引脚进行正或负输出电压编程
- 2MHz固定开关频率（LT8330和LT8335）
- 100kHz至500kHz可编程频率 (LT8331)
- 精确的1.6V EN/UVLO引脚阈值 (LT8330)
- 内部补偿和软启动
- 紧凑型封装选项
- 散热增强型高电压MSOP封装 (LT8331)
- 薄型 (1mm) ThinSOT™封装 (LT8330)
- 薄型 (0.75mm) 8引脚 (3mm x 2mm) DFN封装（LT8330和LT8335）
应用
- 工业和汽车
- 电信
- 医疗诊断设备
- 便携式电子产品
LT8330典型应用

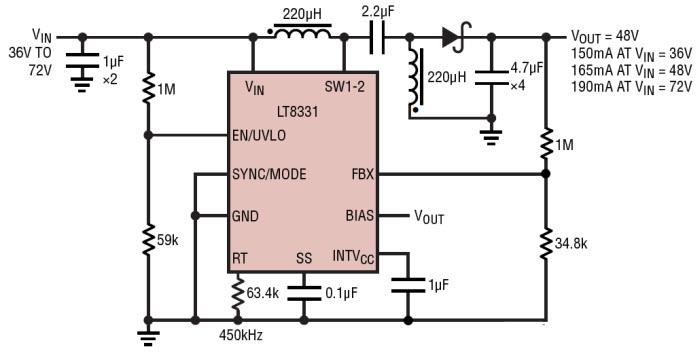

LT8331典型应用
发布日期: 2017-04-28
| 更新日期: 2023-12-07
