Analog Devices Inc. LT8342同步升压转换器
Analog Devices LT8342同步升压转换器采用Silent Switcher™架构。这些器件包括可选扩频调制，可最大限度地降低电磁干扰（EMI）辐射，同时在高开关频率下提供高效率。输出短路保护和降低浪涌电流可选。LT8342拥有较宽的输入/输出电压范围；在突发工作模式下，其VIN 引脚静态电流非常微弱；在PassThru工作模式下 (VIN ≥ VOUT) 同步MOSFET的占空比到达100%。这些出色的性能使该器件成为i通用升压及汽车预升压应用的理想选择。
为了减小反馈环路中的VOUT 静态电流，内部电阻分压器 (≥10MΩ) 和两个引脚可以选择21个输出电压电平。Analog Devices LT8342集成了40V、9A电源开关，可在300kHz至3MHz可编程开关频率下工作，并可与外部时钟同步。LT8342具有可编程输出软启动、输出电源良好标记和输出过压锁定等特性。
特性
- Silent Switcher架构
- 超低EMI辐射
- 可选的扩频调制
- 集成40 V、9 A电源开关
- 输出短路保护/降低浪涌电流
- 宽输入电压范围：2.8 V至40 V
- 输出电压可编程：高达36 V
- 可选的两个引脚选择21输出电压
- VIN引脚静态电流弱
- 关断模式下为350nA；突发模式下为9μA；PassThru™模式 (VIN ≥ VOUT) 下为12μA
- 100%占空比能力
- 可调及可同步频率范围：300 kHz至3 MHz
- 轻负载时脉冲跳跃或突发模式
- 输出软启动和电源良好监控
- 小型24引线（4mm×4mm）LQFN封装
应用
- 汽车和工业电源
- 通用升压
视频

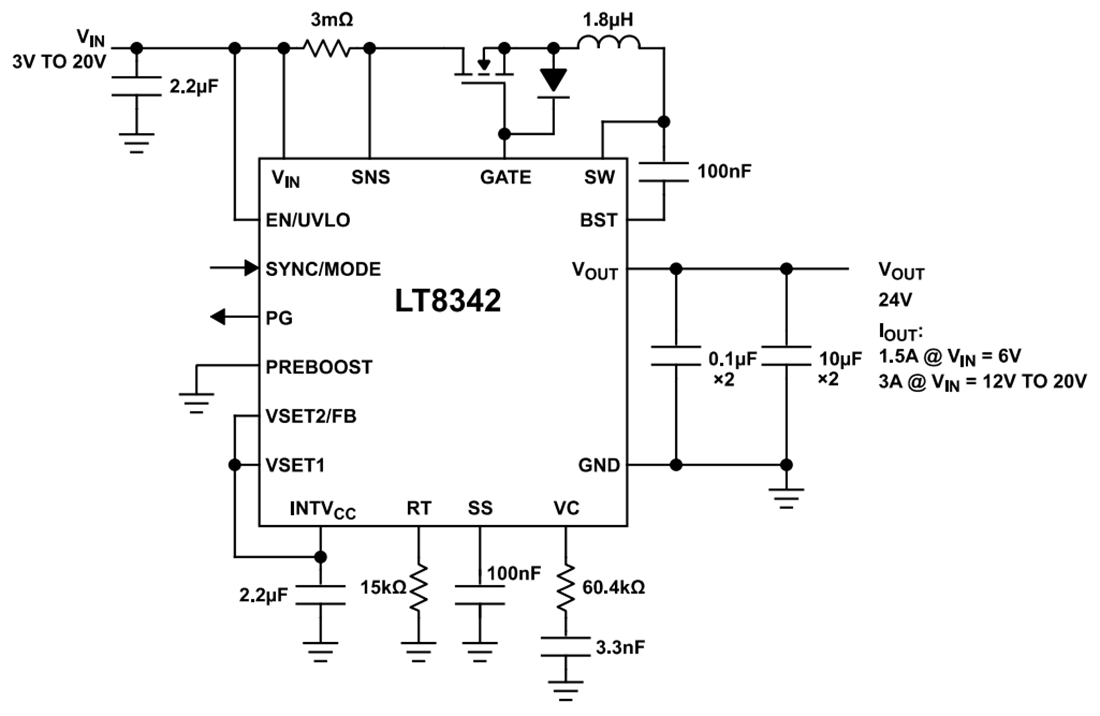

典型应用
发布日期: 2024-08-08
| 更新日期: 2025-04-01
